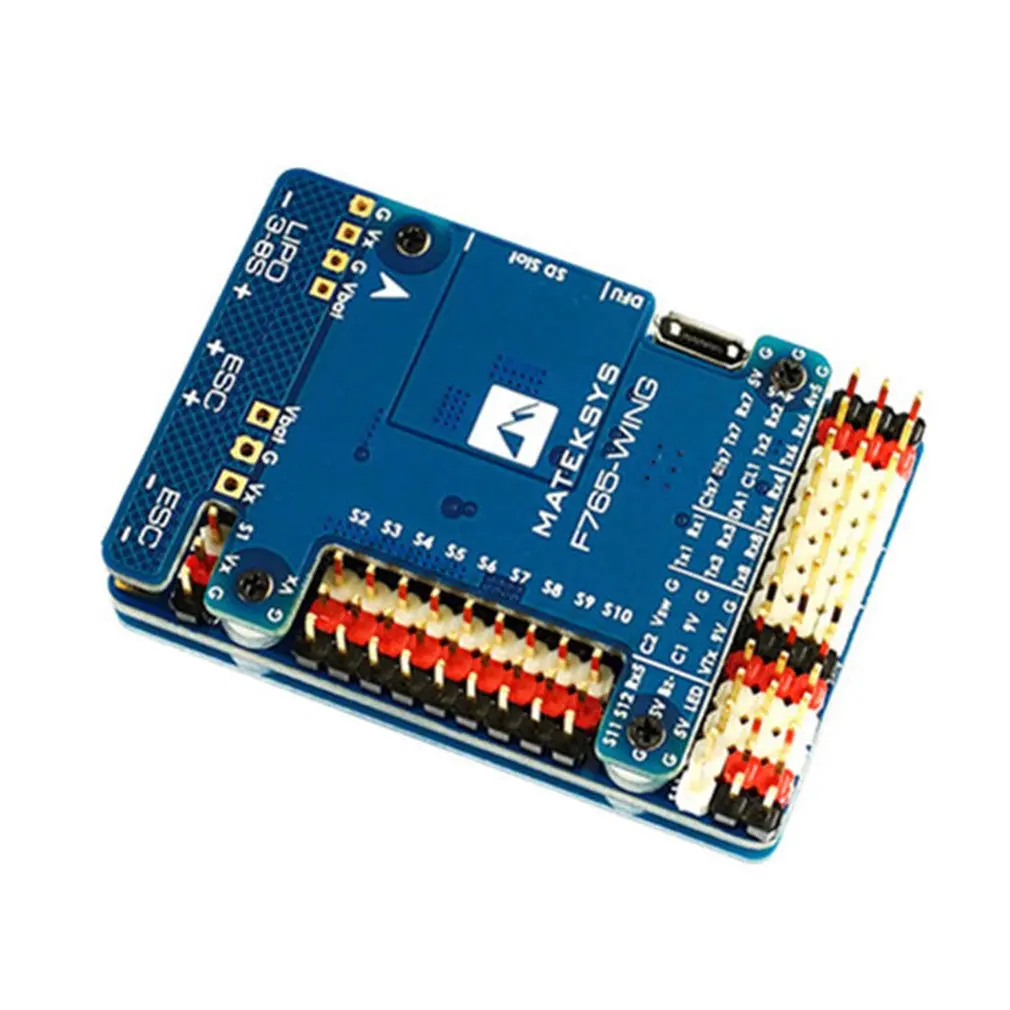

Matek Systems F765-WING STM32F765VI 216 МГц игровые джойстики со встроенным серверный компьютером с экранным меню AT7456E для дрона с дистанционным управлением с неподвижным крылом аксессуары

Особенности:

1. MCU: STM32F765VIT6, 216 МГц, 512кб ram, 2 Мб Flash. 2. BEC 5 В выход: предназначен для контроллера полета, приемника, OSD, камеры, зуммер, 2812 LED_Strip, зуммер, gps модуль, скорость полета. 3. BEC 9 В/12 В выход: предназначен для видеопередатчика, камеры, карданного стабилизатора и т. Д. 4. BEC Vx выход: предназначен для сервоприводы. 5. BEC 3,3 В выход: предназначен для модуля Baro/Compass и Spektrum RX.

Описание:

Это matek Systems F765-WING STM32F765VI 216 МГц игровые Джойстики для дрона с дистанционным управлением самолет с неподвижным крылом.

Технические характеристики:

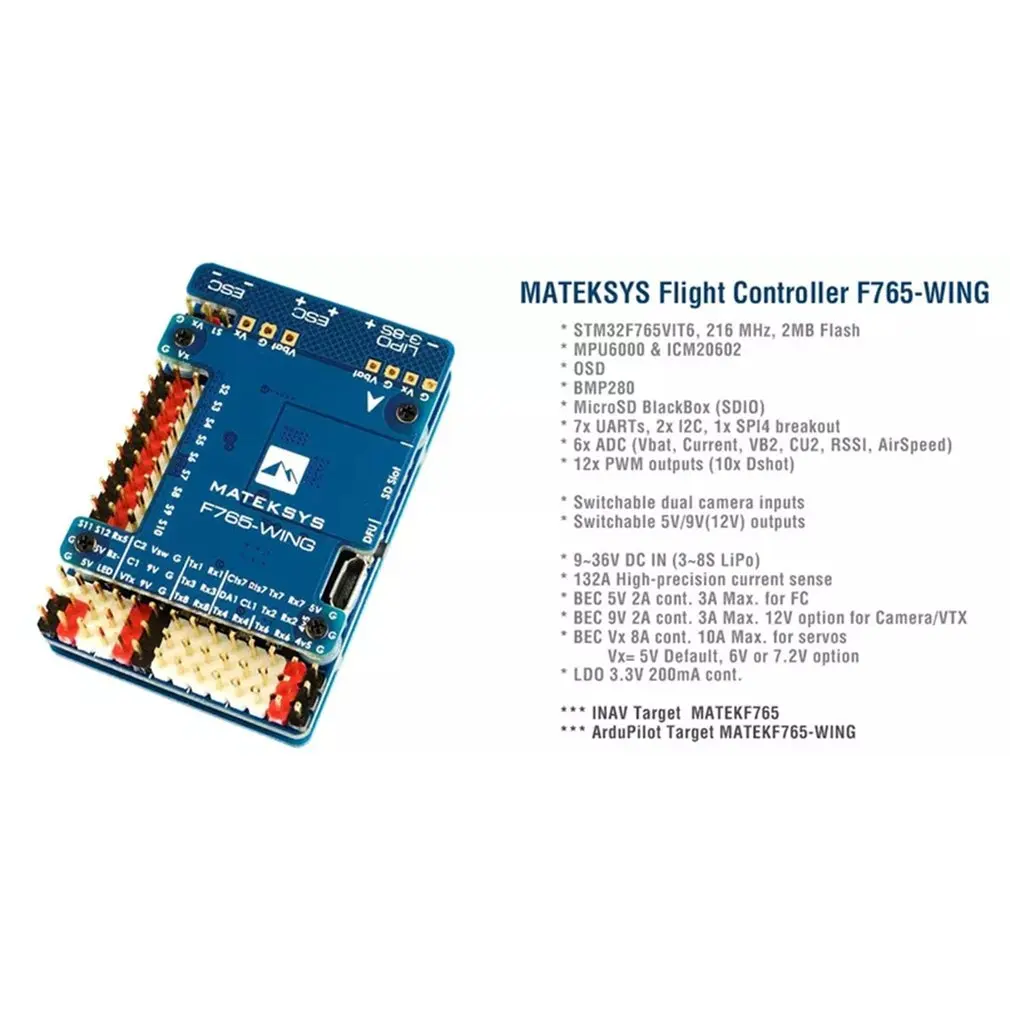

MCU: STM32F765VIT6, 216 МГц, 512кб ram, 2 Мб Flash IMU: MPU6000 (SPI1) & ICM20602 (SPI3) Baro: BMP280 (I2C2) c OSD: AT7456E (SPI2) Blackbox: слот для Карт MicroSD (SDIO) 7x Uarts (1,2, 3,4, 6,7, 8) со встроенной инверсии. 1x Softserial1_Tx (INAV) 12x PWM выходы (S1 ~ S10 поддержка Dshot) 6x ADC (VBAT, ток, RSSI, аналоговый AirSpeed, VB2, CU2) 3x светодиоды для статуса FC (синий, красный) и индикатор 3,3 В (красный) 2x IEC 1x SPI4 переключаемый двухкамерный вход переключаемый 5 В/9 В (12 В) Для камеры/VTX Высокоточный ток чувство ADC VB2 делитель напряжения: 1 K: 10 K ADC делитель воздушного напряжения: 10 K: 10 K TR/SA VTX управление: Да WS2812 Светодиодная лента: да звуковой сигнал: Да RSSI: Да аналоговый датчик скорости полета: да цифровой датчик скорости полета: Да Размер: 54 мм/2,11 дюйма x 36 мм/1,4 дюйма x 13 мм/0,51 дюйма Вес: 26 г

FC прошивки:

Цель INAV: MATEKF765 ArduPilot (ChiBiOS) Цель: MATEKF765-WING

PDB:

Диапазон входного напряжения: 9 ~ 36 В (3 ~ 6 S LiPo) w/TVS защита 2x ESC колодки питания датчик напряжения батареи: 1:10 (масштаб 1100 В INAV, BATT_VOLT_MULT 11,0 в ArduPilot) ток Senor: 132A, 3,3 V ADC (масштаб 250 in INAV, 40 A/V in ArduPilot)

BEC 5 В выход:

Предназначен для полетного контроллера, приемника, OSD, камеры, зуммера, 2812 LED_Strip, зуммера, gps-модуля, скорости воздушного потока непрерывный ток: 2 А, Макс. 3 А

BEC 9 В/12 В выход:

Предназначен для видеопередатчика, камеры, карданного стабилизатора и т. Д. Непрерывный ток: 2 А, макс. 3 А 12 В опция с перемычкой

BEC 9 В/12 В выход:

Предназначен для видеопередатчика, камеры, карданного стабилизатора и т. Д. Непрерывный ток: 2 А, макс. 3 А 12 В опция с перемычкой

BEC Vx ток на выходе:

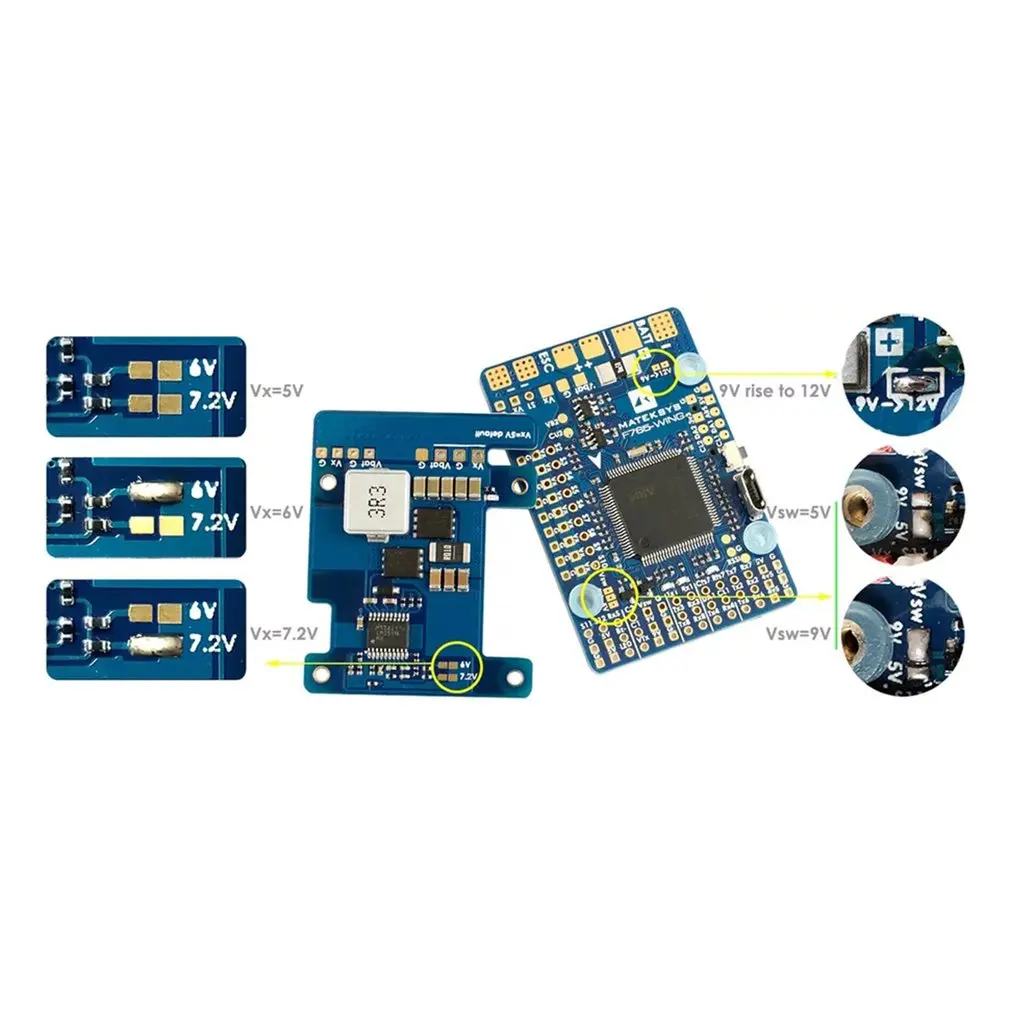

Предназначен для Сервоприводы с регулируемым напряжением, 5 В по умолчанию, 6 в или 7,2 в через перемычку непрерывный ток: 8 А, Макс. 10 А

BEC 3,3 В выход:

Предназначен для модуля Baro/Compass и линейного регулятора Spektrum RX непрерывный ток: 200 мА

Null

Опишите свой бренд, включая сроки создания и разработки, основные этапы и т. Д.

Медицинский осмотр:

Крепление: 30,5x30,5 мм, Φ4мм с люверсами Φ3мм Размеры: 54x36x13 мм Вес: 26 г

Посылка информации:

Размер посылка: 80x60x20 мм/3,12x2,34x0,78 дюйма Вес посылка: 35 г/1,23 унций полипропиленовая посылка

Посылка включает в себя:

1 x matek Systems F765-WING STM32F765VI игровые джойстики

Примите к сведению, что

1. Замеры сделаны вручную, поэтому возможны погрешности в 1-2 мм. 2. Цвет товара, отображаемый на фотографиях, может немного отличаться на мониторе вашего компьютера, так как мониторы калибруются не так.
