Radiolink Mini PIX Контроллер полета MPU6500 с TS100 M8N gps для радиоуправляемого дрона фиксированное крыло/Мультикоптер/вертолет/автомобили/лодки

Описание

Особенности:
1. LAN с низким уровнем потери цепи: LAN с низким уровнем потери схема имеет возможность улавливать слабые сигналы.
2. Точность: благодаря оптимальной компоновке цепи, способность анти-помех является сильной и позиционирование является точным. За пределами u-box8, поиск 20 звезд за 6 секунд, точность 50 см при работе с одновременным GNSS.
3. Высокая конфигурация: управление полетом сохраняет полную функциональность PIXHAWK, высокая конфигурация и контроль полета на уровне усилителя.
4. Фиксированная высота: контроль полета улучшает давление воздуха до фиксированной высоты, и внешний корпус уплотняет барометр, чтобы уменьшить помехи движущегося воздушного потока к давлению воздуха. Основная плата сохраняет вентиляционное отверстие для обеспечения точности обнаружения давления воздуха.
5. Небольшой размер: небольшой размер уменьшает вес всей машины и летит в течение длительного времени.
Описание:
1. Это летающая башня с мини-размером.
2. Он поддерживает выход SBUS, Dshot150, Dshot300, Oneshot125 и Multishot.
Технические характеристики:

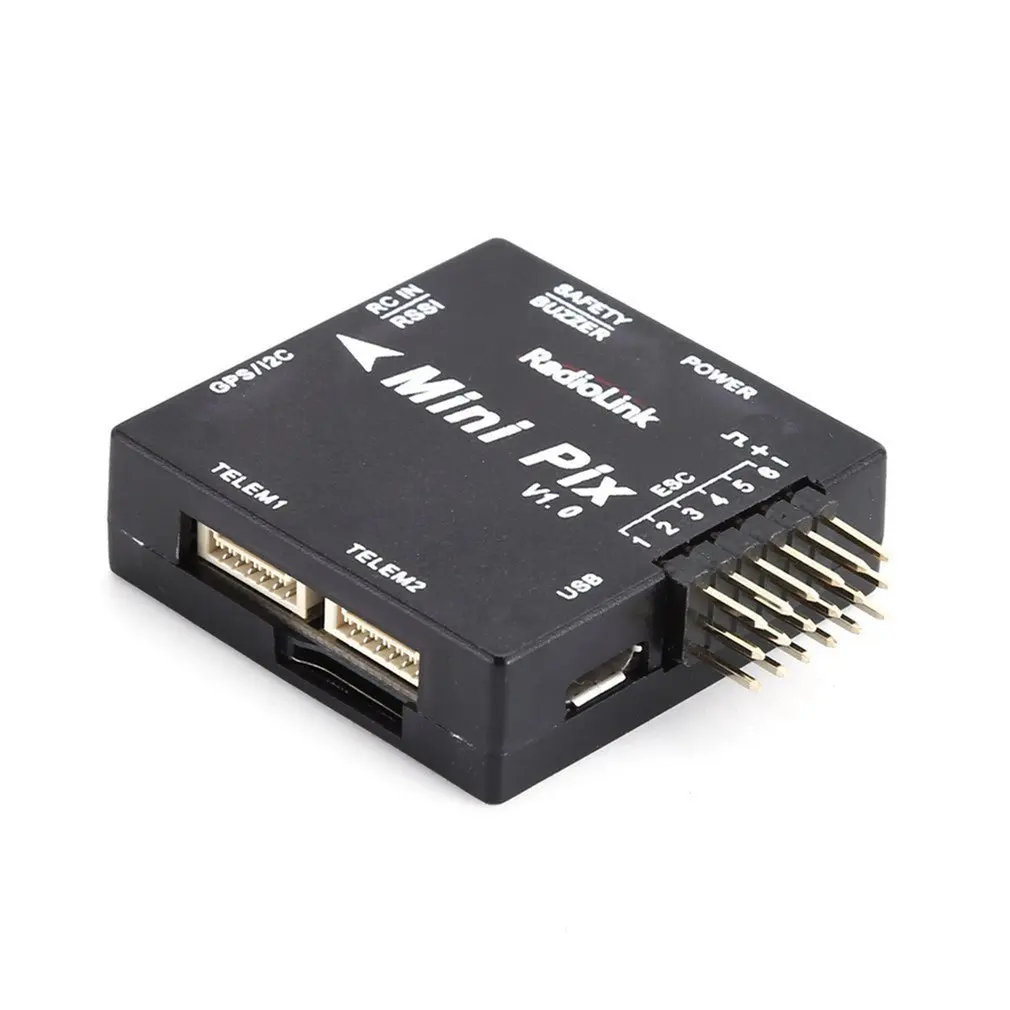

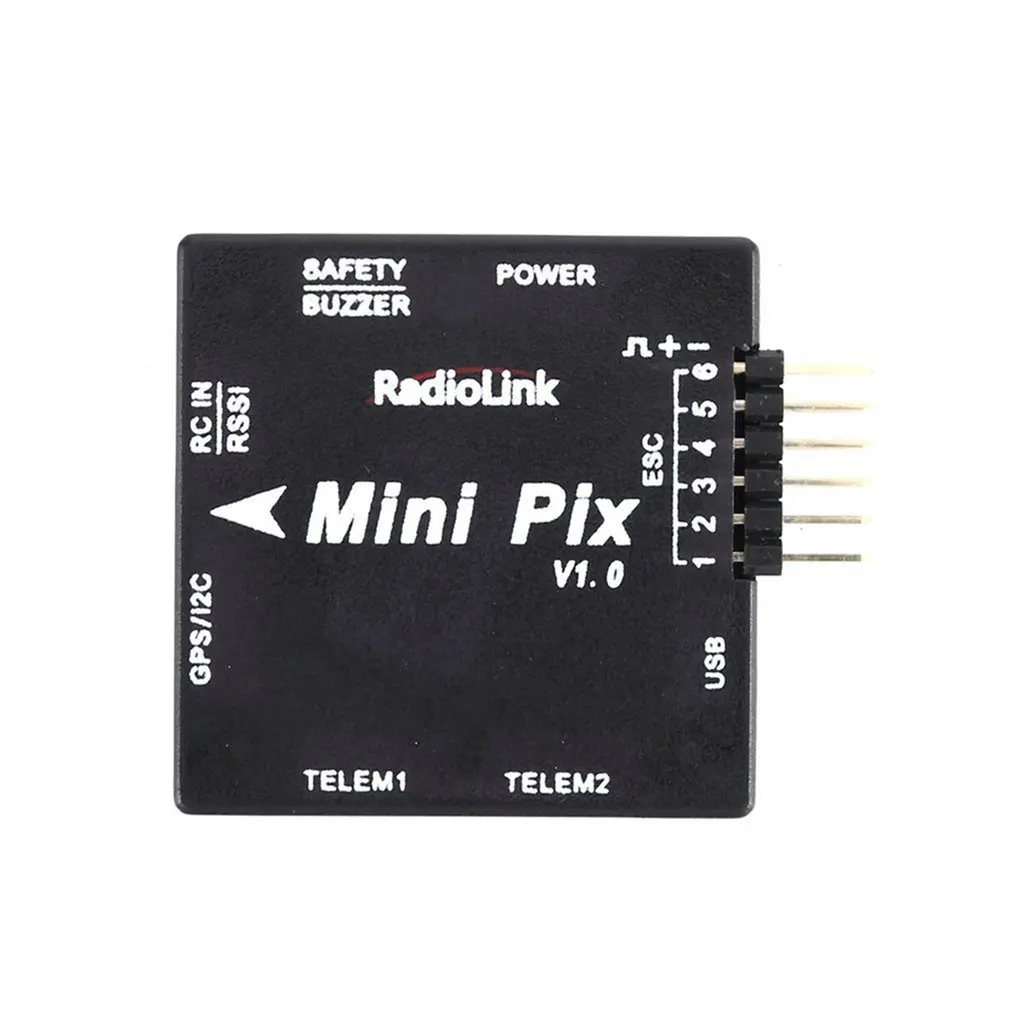

Название: TS100 MINI PIX gps с мини-контроллером полета PIX
Контроллер полета F4 PIX:
Процессор: STM32F405VGT6
Гироскоп: MPU6500
Барометр: LPS22HB
Com пройти: QMC5883L
Разъем: 1,25 мм шаг разъем JST GH
Порт подключения модуля телеметрии: 2 (с CTSRTS)
RC вход сигнала: PPM/SBUS
Входная мощность сигнала RSSI: ШИМ/3,3 В
Выход ШИМ: 6 OneShot/PWM выход
Совместимые модели: фиксированное крыло/Мультикоптер/вертолет/автомобили/лодки
Рабочее напряжение модуля питания: 5,1 В
Напряжение USB: 5 В +-0,3 в
Сервопривод: не поддерживает вход и выход
Температура:-40 ~ 80C

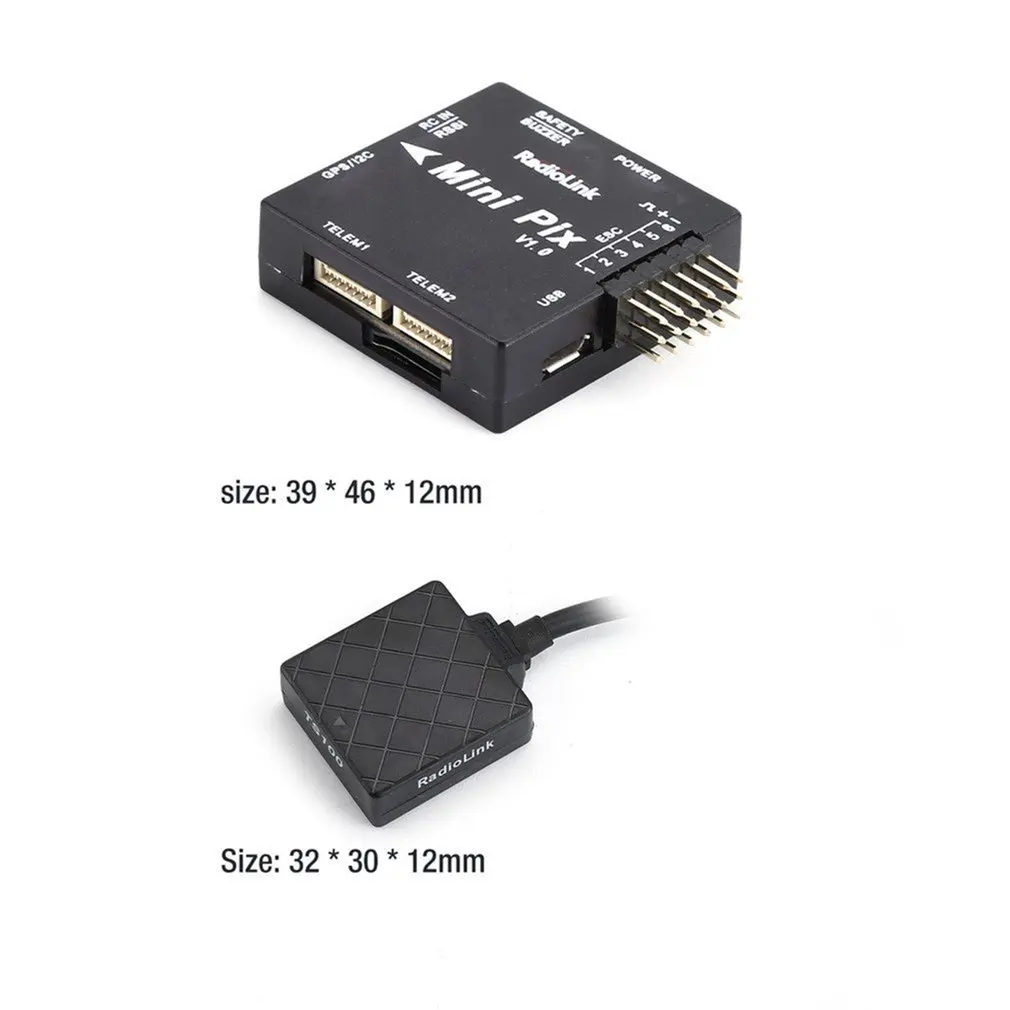

Размер: 39*46*12 мм
Вес: 16 г
TS100 Mini M8N gps модуль:
Точность позиционирования: 50 см точность при одновременной работе с GNSS
Точность скорости: 0,1 м/с
Максимальная высота 50000 м
Максимальная скорость: 515 м/с
Максимальное ускорение: 4G
Максимальная частота обновления: до 10 Гц
Чувствительность:
Чтобы можно было отследить доставку. :-167dBm, захват:-163dBm
Холодный старт:-151dBm, Теплый старт:-159dBm
Время первой фиксации: Холодный старт: 26 с, Теплый старт: 1 с
Портов подключения:
Источник питания: 5 В постоянного тока +-5% напряжение, ток 50 ~ 55 мА
Двери:
A. Интерфейс gps UART
Скорость передачи: 1,2 K/4,8 K/9,6 K/19,2 K/38,4 K/57,6 K/112,5 K/K
B. Геомагнитный интерфейс IEC
Размер: 32*30*12 мм
Вес: 21 г
Посылка информации:
Размер посылка: 145x95x45 мм
Вес посылка: 104 г/3,64 унций
Полиэтиленовый пакет посылка

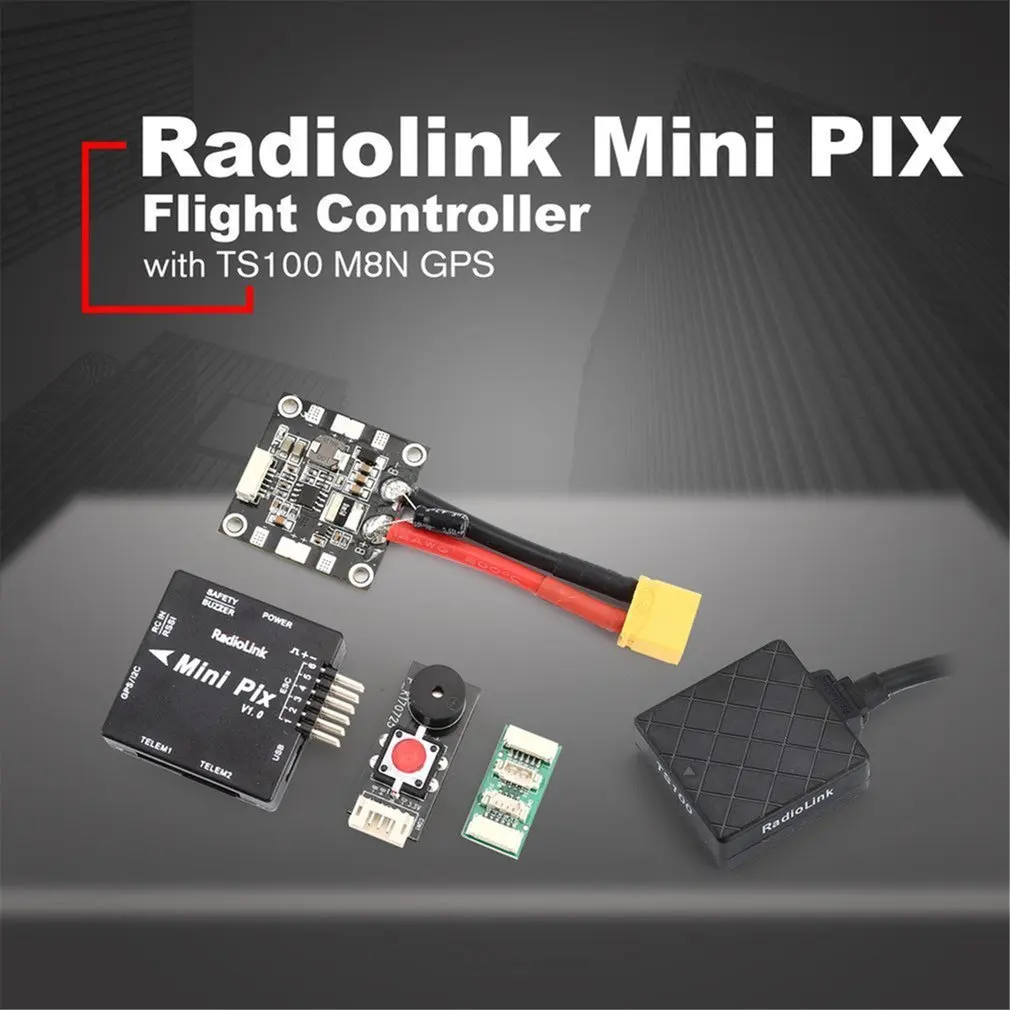

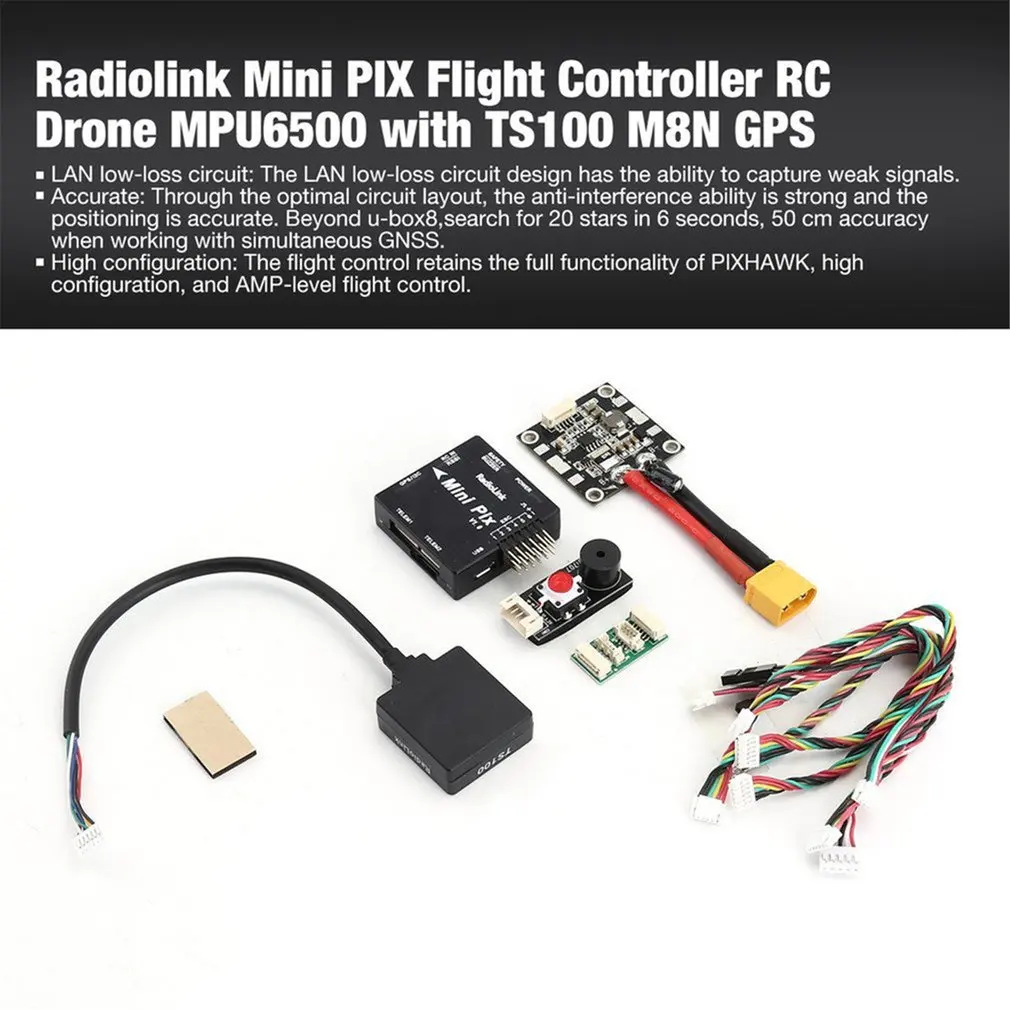

Посылка включает в себя:
Контроллер полета Mini PIX F4-1 шт.
1 x TS100 мини M8N gps
1 x Мощность модуль

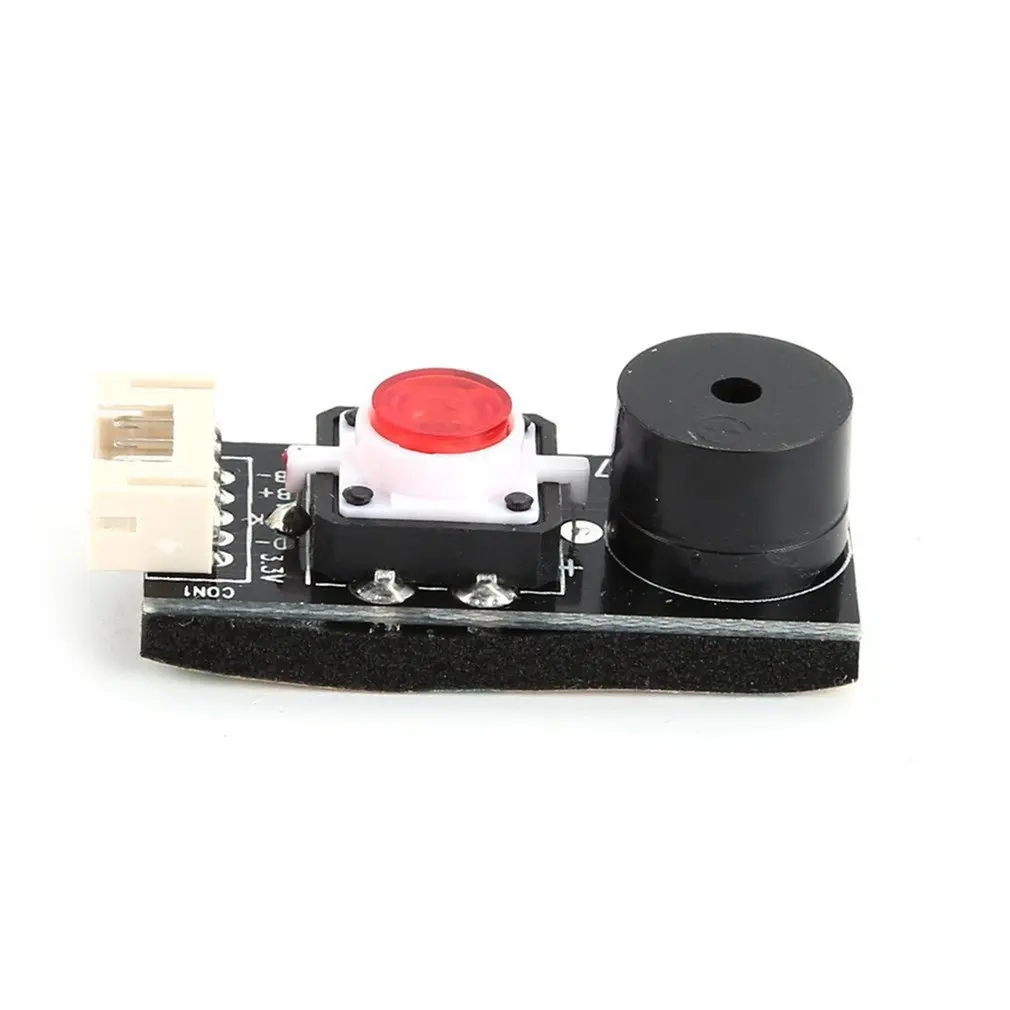

1 х Кнопка переключения безопасности
Клейкая лента-1 шт.
1 x приемник и RSSI Подключите кабель
1 х модуль питания Подключите кабель
1 x зуммер Подключите кабель
Руководство по эксплуатации на английском языке-1 шт.
