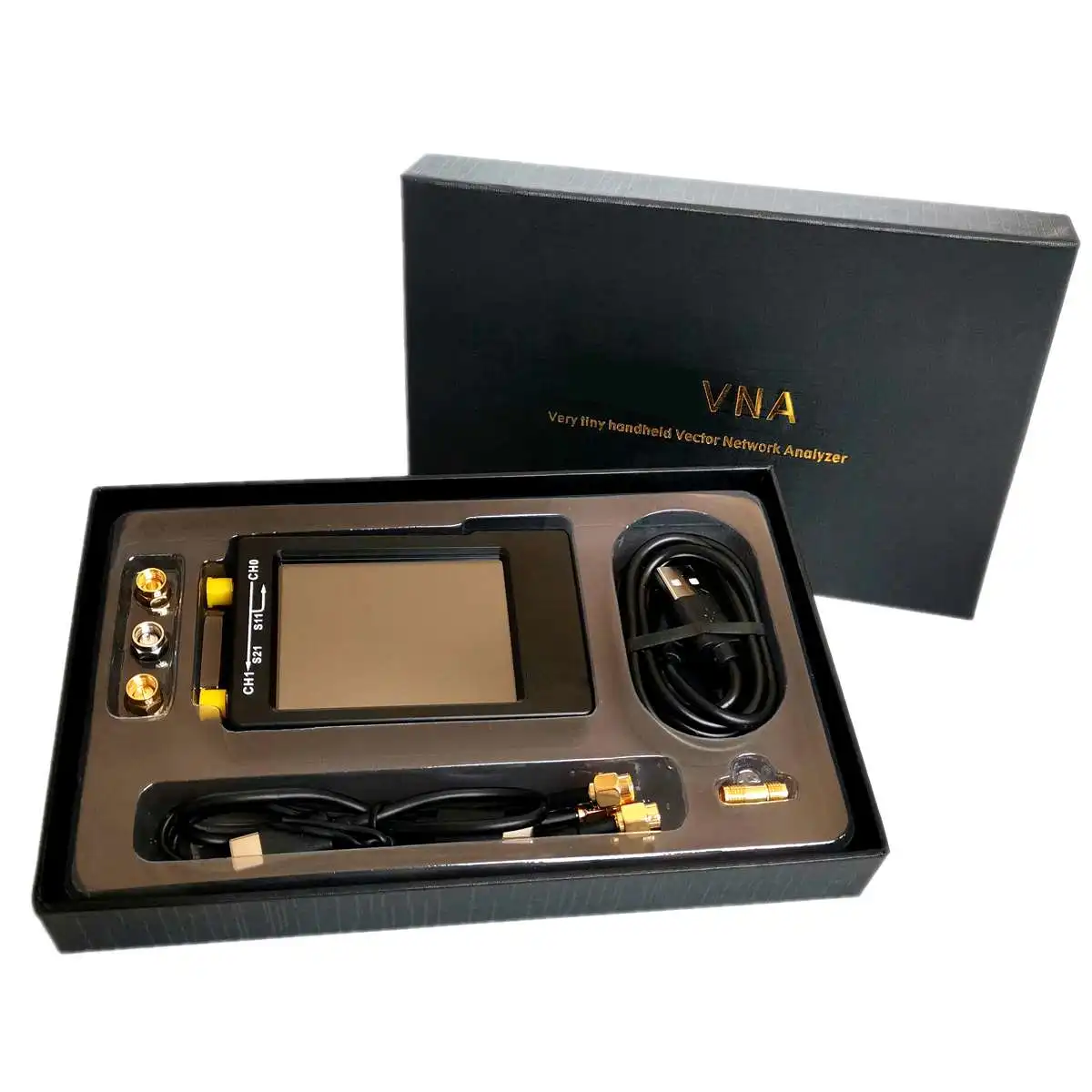

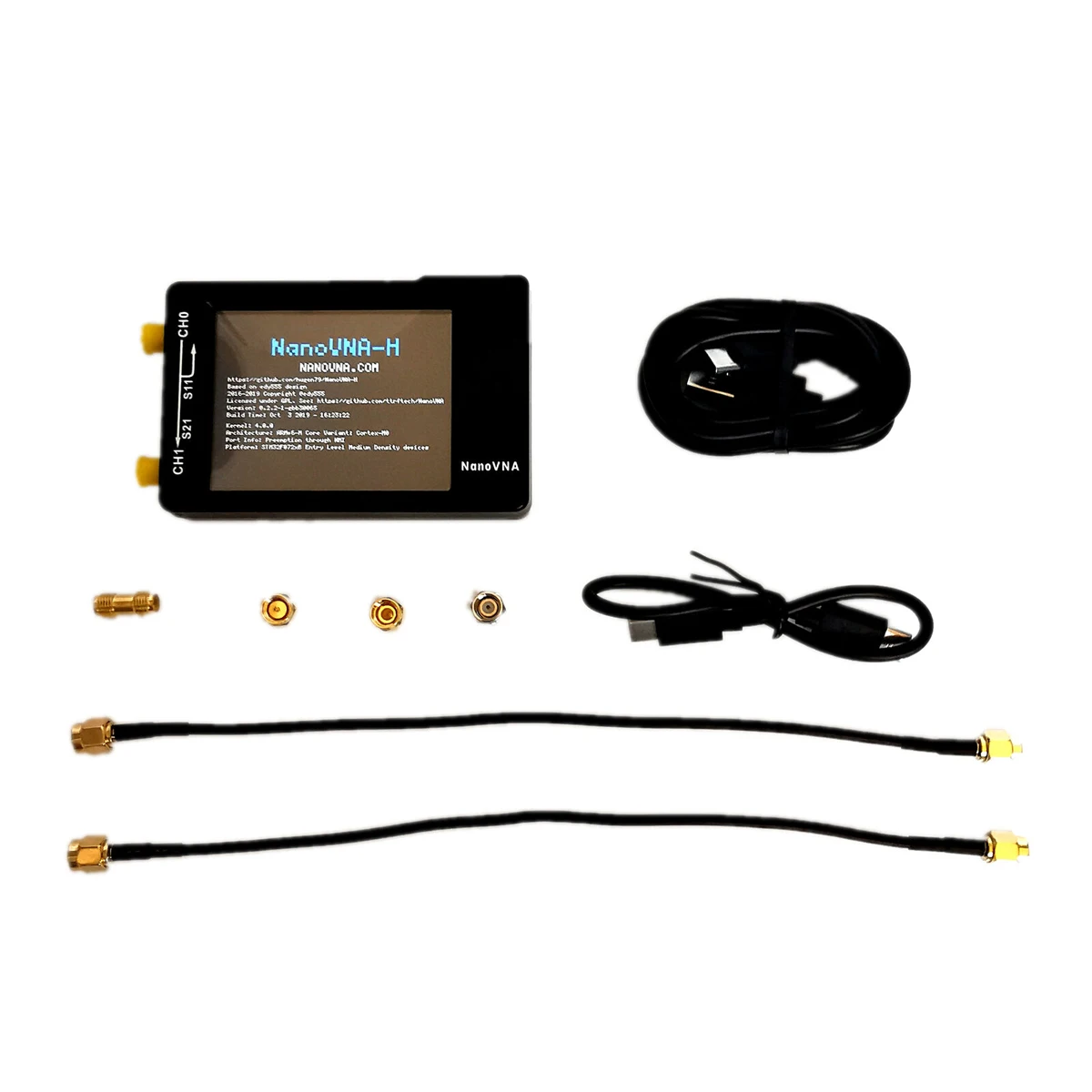

Посылка включает в себя
1 хост NanoVNA (с батареей 450 мАч)
1 кабель для передачи данных usb type-C
1 кабель типа C-типа C
2x30 см SMA папа-папа RG174 RF кабель
1 х SMA Мужской калибровочный комплект (открытый/короткий/нагрузка)
1 x SMA Гнездовой разъем
Описание:
Это DIY продукт, который обеспечивает идеальную функцию измерения векторной сети как можно больше размером с кредитную карту. Содержит 2,8 дюймовый сенсорный экран, аккумулятор 400 мАч и может использоваться в автономном режиме в течение 2 часов. Для более длительного времени измерения, пожалуйста, подключите внешний банк питания. Измерение режима TX/RX, вы можете измерить полные параметры S11 и s21. Если вам нужно получить S12 и S22, необходимо вручную изменить проводку порта трансивера.
Особенности:
Программное обеспечение управления ПК может экспортировать SNP файлы, который используется для различных радио дизайна и моделирования программного обеспечения.
Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерений до 900 МГц.
Это в основном для изучения клиентов, которые могут DIY, вам нужно подготовить SMA кабель самостоятельно.
Он не имеет металлического щита. Основным преимуществом является то, что пользователи с сильной ручной способностью могут открыть машину для просмотра структуры цепи. Тем не менее, при измерении частот выше 300 м, другие сигналы легко мешают. Поэтому этот продукт рекомендуется для изучения принципов и использования на низких частотах.
Диапазон частот 50 k-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ.
Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезного инструмента для энтузиастов.
Параметры
1. Название: Анализатор векторной сети
2. Модель: D91040
3. Печатная плата: 54 мм x 85,5 мм x 11 мм (без коннекторов и переключателей)
4. Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, расширенная прошивка включена)
5. Выход RF:-13 дБм (максимум-9 дБм)
6. Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) включают расширенную прошивку);
7. Порт SWR: <1,1
8. Дисплей: 2,8 дюйма TFT (320x240)
9. Интерфейс USB: USB type-C Режим связи: CDC (последовательный)
10. Мощность питания: USB 5 V 120mA, Встроенный 400 mAh батарея, максимальный зарядный ток никель-металл-0.8A
11. Количество калибровочных точек: 101 (фиксированное)
12. Количество точек сканирования: 101 (фиксированное)
13. Трассировка дисплея: 4, отметка: 4, настройка сохранения: 5
14. Допуск частоты: <2.5ppm
15. Точность частоты: <0.5ppm
|
