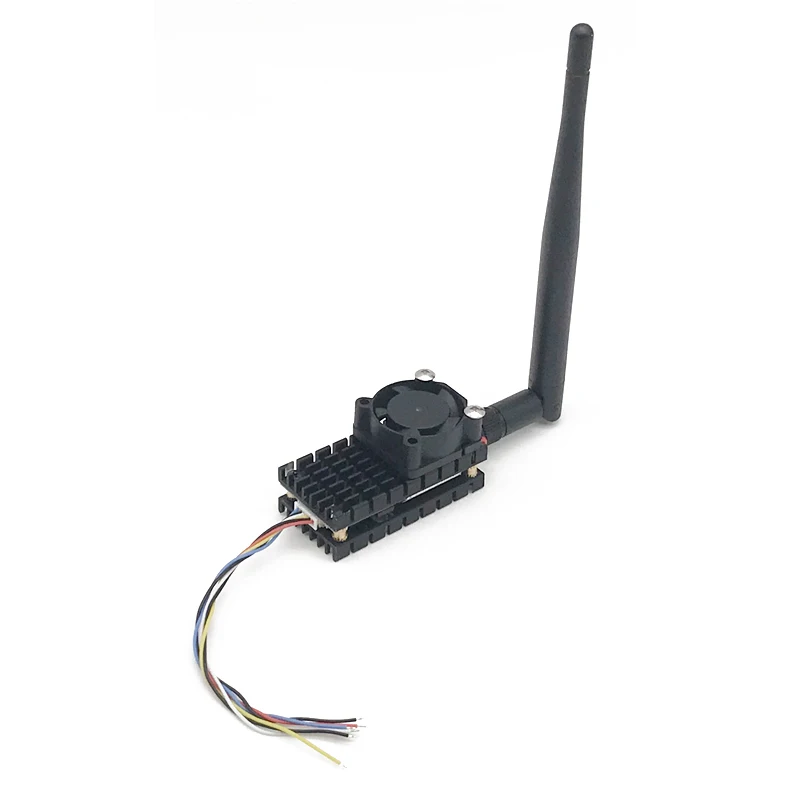

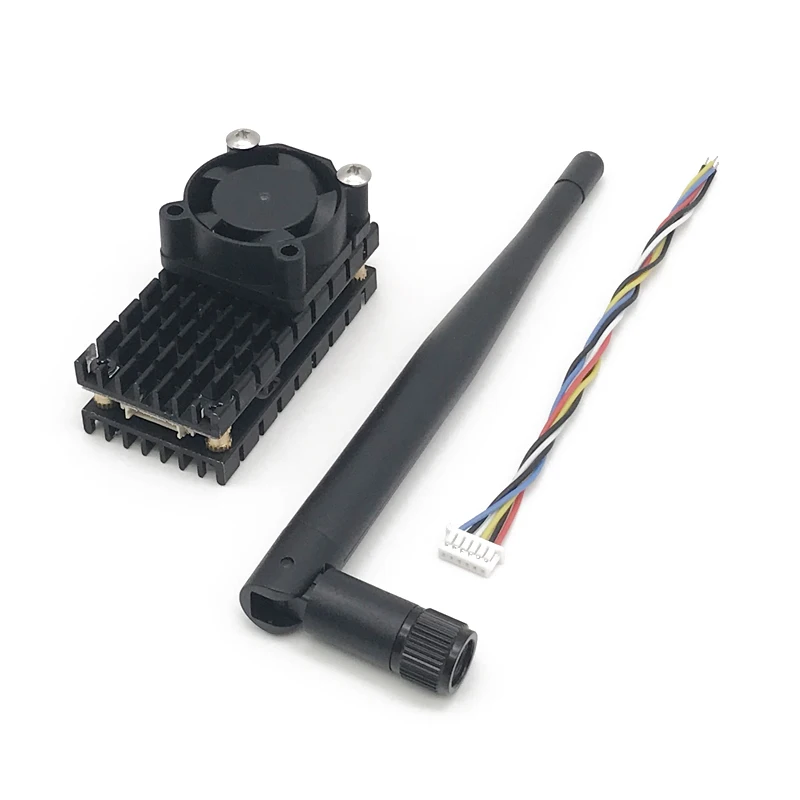

Дальние расстояния более 8 км Диапазон 5,8 ГГц 2 Вт 2000 МВт беспроводной FPV передатчик 8CH с радиатором и вентилятором для радиоуправляемого квадрокоптера самолета FPV

Характеристики передачи

Выходная мощность: 2000 МВтРабочее напряжение: 8 V-25 V (2 S-6 S)Рабочий ток: 800 мА (тестирование 12 В)Канал: 24CHФормат видео: NTSC/PALВыходное напряжение: 5 В/Входное напряжение (выбор перемычки)Интерфейс антенны: SMA (внешняя резьба внутреннего штифта)Вес: 30 г

Выходное напряжение

Два выходных напряжения, он может поставить питание до 5 В и широкоугольных камер напряжения, Выберите выходное напряжение через трехточечную перемычку, и проверьте схему подключения чертеж для деталей работы.1. Перемычка коротка замыкается на две точки справа, и выход составляет 5 в это время.2. Перемычка находится в коротком замыкании на две левые точки, и входное напряжение блока питания выводится в это время.

Три схемы фактической схемы подключения

Схему проводки 1:Подходит для микро-камеры с напряжением 3,3-5 В и током менее 100 мА.Если нет условий, чтобы убедиться, что камера соответствует вышеуказанному напряжению и току, этот метод проводки не рекомендуется, в противном случае существует большой риск повреждения передатчика.

Схему проводки 2:Он подходит для камеры с широким напряжением 5-25 в, и эта схема является универсальной.

Схему проводки 3:Он подходит для камеры схемы 2, которая не может использоваться при низком напряжении и схема 1 не может использоваться при высоком токе, например, движущаяся камера. Эта схема подключения универсальна и в основном применима ко всем камерам. Минус в том, что проводка немного сложнее.
