ToolkitRC ST8 8CH 100W 2A 7-28V ЖК-дисплей Servo специальный измерительный прибор PWM/PPM/SBUS сигнальный Скорость вкладыш шаг Servo анализатор 4 канальный программы

ToolkitRC ST8 8CH 100 W 2A 7-28 V ЖК-дисплей Servo специальный измерительный прибор PWM/PPM/SBUS сигнальный Скорость вкладыш шаг Servo анализатор 4 канальный программы

С помощью шаги:① Подключите источник питания 7-28 в, после включения, ЖК-экран отображает логотип и продолжает 2 секунды, с запуском музыки;② Нажмите кнопку «EXIT», чтобы проверить ШИМ-сигнал;③ Нажмите кнопку Totate, чтобы выбрать другой канал и нажмите «EXIT» для подтверждения;④ Нажмите и удерживайте кнопку «ок» (2 s) для настройки системы entra;⑤ Нажмите «выход», чтобы завершить настройку;

Особенности:

ToolkitRC ST8-это анализатор данных, который способен проверить напряжение, мощность, ток, скорость и данные сигнала сервопривода.-С 4-полосная независимых программируемый сигнал, 8-канальный сетевой видеорегистратор выходной сигнал, точность accurating до 1us.-В 4-х направлениях, независимая текущая дата коллекция и diplayed диаграммой.-Поддержка тестирования multipul даты, скорости, данных лайнера, шагов и т. Д.-Поддержка нескольких типов сигнала, PWM/PPM/SBUS, точность точна до 1us.-Входное напряжение выше 28 в, также подходит для тестирования сервопривода HV.-Максимальная нагрузка до 100 Вт.-Многоязычная система, может изменить язык самостоятельно.-Обновление прошивки USB, простота в эксплуатации.Примечание:-S1-S4, S4 EXT сигнальный интерфейс поддерживает максимальный ток 2А, Пожалуйста, подключите к основному интерфейсу, когда ток сервопривода выше 2А.-S1-S4 Интерфейс сигнала поддерживает максимальное напряжение 8,4, Пожалуйста, подключите к основному интерфейсу, когда напряжение сервопривода превышает 2 А.

Подробная информация о продукте

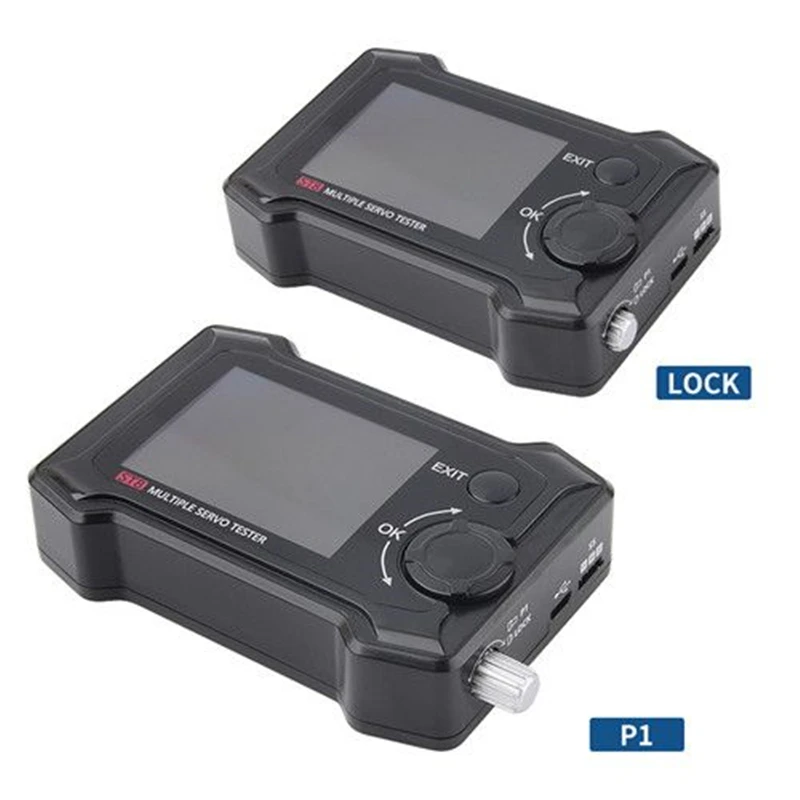

Входное напряжение: 7,0-28,0 в при макс. 10 АОсновной выходной порт: 5.0V-28,2 V @ MAX 10AСигнальный порт: 5.0V-8.4V @ MAX 4A/S1-S4Выходное напряжение: 5.0V-8.4V @ MAX 4A/S4 Ext.Выходной сигнал: 100us-2900us @ 33-1000 Гц @ S1-S4Входной сигнал S5: ШИМ 500us-2500us @ S5PPM 8CH @ S5 SBUS 16CH @ S5Диапазон вращения P1: 1000us-2000us @ P1Сила тока мини USB: Upgrade@USB3.0ЖК-дисплей: 2,4 дюймов TFT RGB разрешение 320*240Размеры: 99 мм * 68 мм * 26 ммВес: 120 г

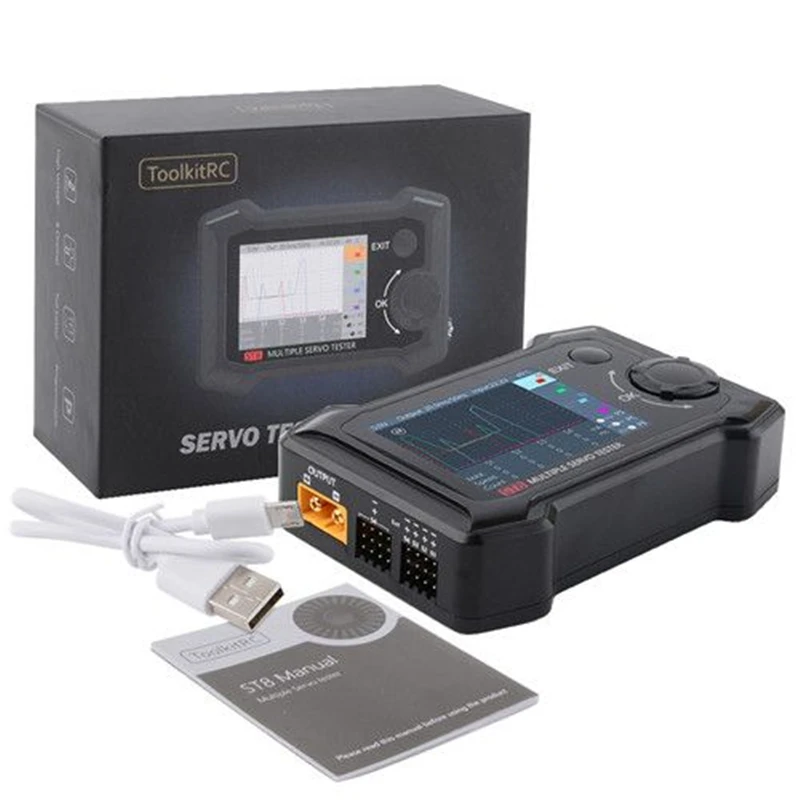

Деталь упаковки

Набор инструментов ST8 сервотестер x 1Провод USB x 1Руководство-1 шт.

Детальные изображения
