Описание
Параметры:
1. Колесная база: 140 мм;
2. Структура: Н-Тип Сплит;
3. Вес: около 75,4 г;
4. Толщина: 2,0 мм Нижняя пластина, 2,0 мм верхняя пластина, 1,5 мм боковая пластина, 3,0 мм рука;
5. Лопатка: 3 дюймов весло;
6. Расстояние отверстия для управления полетом: 20*20 мм, 30,5*30,5 мм
7. Ширина установки камеры: 19 мм
8. Внутренняя высота: около 28 мм
9. Двигатель: 13xx, 14xx серии и другие положения отверстия двигателя 9*12 мм Размер
10. Печатные детали: лезвие мотора окружено * 2, универсальное сиденье для собаки * 1, основание антенны * 1
1306 кв бесщеточный двигатель:
KV: 3100
Configu точки: NP
Диаметр статора: 18 мм
Длина статора: 14,1 мм
Диаметр вала: 5 мм
Размеры двигателя (диаметр * лен): Φ18×15, 1 мм
Вес (г): 12 г
Количество ячеек (Lipo): 2-4 S
Максимальный непрерывный ток (A): 7.9A
Максимальная непрерывная мощность (Вт): 58,5 Вт
Внутреннее сопротивление: Ом
Flytower F3 интегрированный OSD Мини-Контроллер полета:
Приемник конфигурации, когда SBUS и приемник на DSM вход, пожалуйста, настройте RX3 как входной интерфейс.
Приемник на DSM принимает питание от 3,3 В.
Приемники SBUS и PPM принимают питание от 5 В.
Заводская Прошивка: betaflight 3.1.0 OMNIBUS
Во-первых, оснащен MPU6000 F3 управление полетом ускорение более быстрый отклик; Интегрированный 5 V 1A BEC, интегрированный OSD. (Эта версия 6DOF, без барометра и электронного компаса)
1. Эта плата предоставляет все функции, весит всего 7,7 г, фиксированное отверстие для 20 мм (отверстие M2.5);
2. Для четырехосевых моделей с учетом, встроенный фильтр LC, Поддержка прошивки BF;
3. Использование одночиповой флэш-памяти STM32F3CCT6 256 K, подключение к интерфейсу SPI датчика MPU6000, более быстрая скорость вычислений;
4. Поддержка 2-4 S вход питания;
5. Встроенный выход 5 в 1 а BEC;
Плата контроллера полета Mini F4:
Характеристика:
Процессор: STM32F405RGT6
Датчик: MPU-6000 три акселерометра/три оси гироскопа (SPI соединение)
Источник питания: 2-4 S вход батареи
Выводного чипа: встроенная флеш-память 5 V/1A
Приемник: Sbus или Spektrum последовательный интерфейс RX, 1024/2048, SBUS, XBUS, SumD и SumH RX встроенный reverser
Поддержка 3,3 V Spektrum спутниковый приемник
Поддержка PPM приемник
Звуковой интерфейс
Поддержка программируемого LEDSD (выключите транспондер перед использованием)
Поддержка BLheli люкс ESC Программирование
Встроенный детектор напряжения и сигнализация
25A 4 в 1 ESC:
1. Входное напряжение: 2-4 S LiPo/2-4 S HV LiPo
2. BEC: OPTO (нет)
3. Один постоянный рабочий ток ESC: 25A (Максимальный ток: 30A 5 секунд)
4. Четыре в одном Размер ESC: 31*33,5 мм (включая пусковую часть и максимальный размер выступающей точки)
5. Четыре в одном ESC Вес: 4,9 г
6. Прошивка: BLHELI_S
7. Поддержка DSHOT600, DSHOT300, Dshot150, Oneshot125, Multishot, PWM
8. Процессор: SILABS EFM8BB21F16G
9. Mos: AON7202
10. Драйвер: новое поколение три в одном драйвер Mos
Посылка включает в себя:

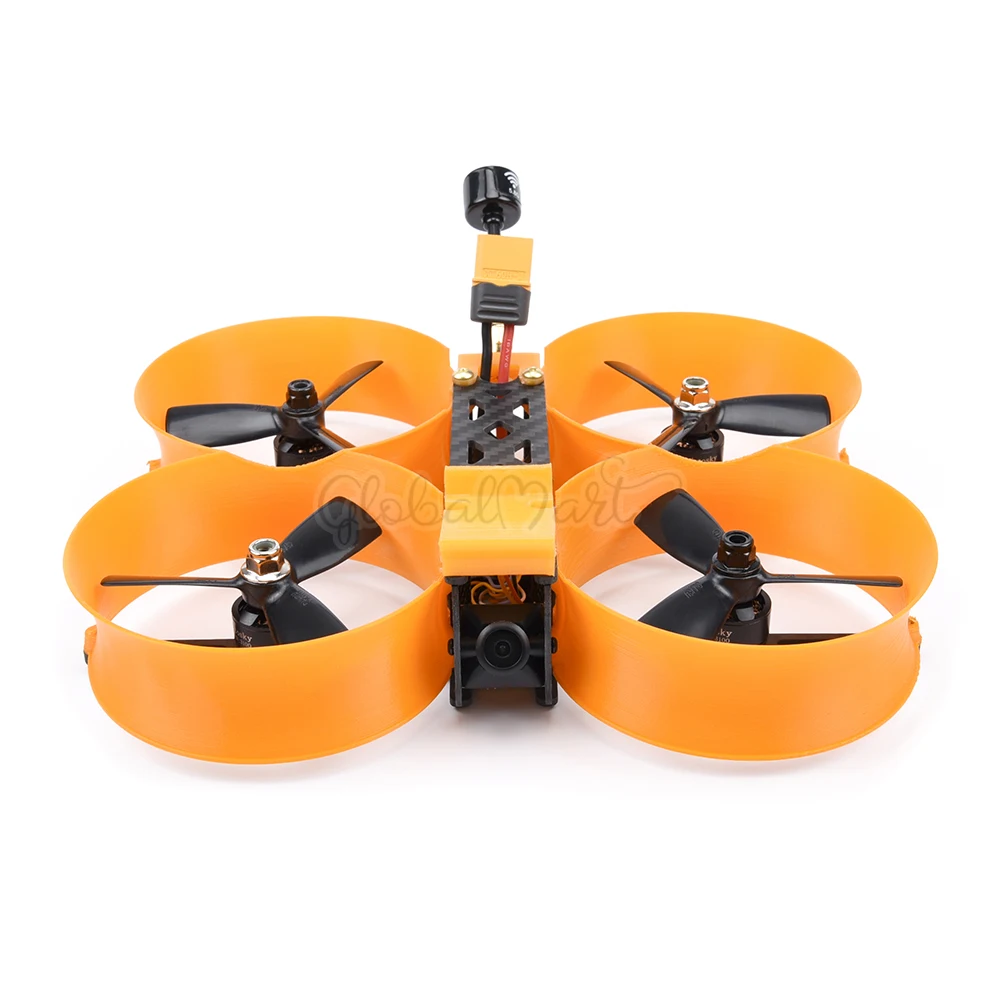

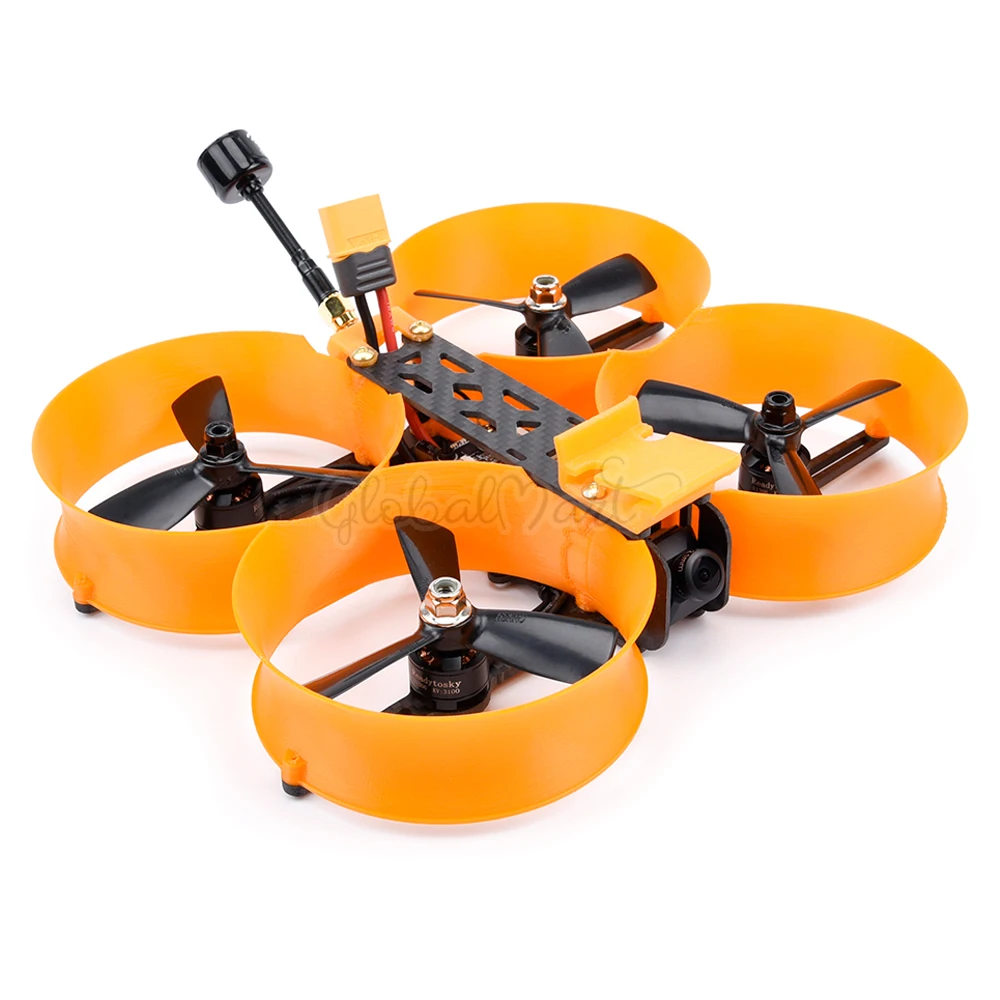

1 х пончик 3 дюйма 140 мм Рамка комплект
4x1306 3100KV мотор (2cw, 2ccw)
1 х мини Flytower F3/F4 управление полетом + 25A BLHELI_S 4 в 1 ESC(Отправьте по вашему выбору)
1 x 700TVL камера
(1 шт.);Мини 5848 VTX 48CH 5,8G 25 мВт 100 мВт 200 мВтПереключаемый VTX
(1 шт.);Мини-леденец антенна RP-SMA
1 х UFL к гнезду SMA адаптер
4 пары 3045 пропеллер
1 x Батарея ремень
1 x Разъем XT60 с проводом
