Описание

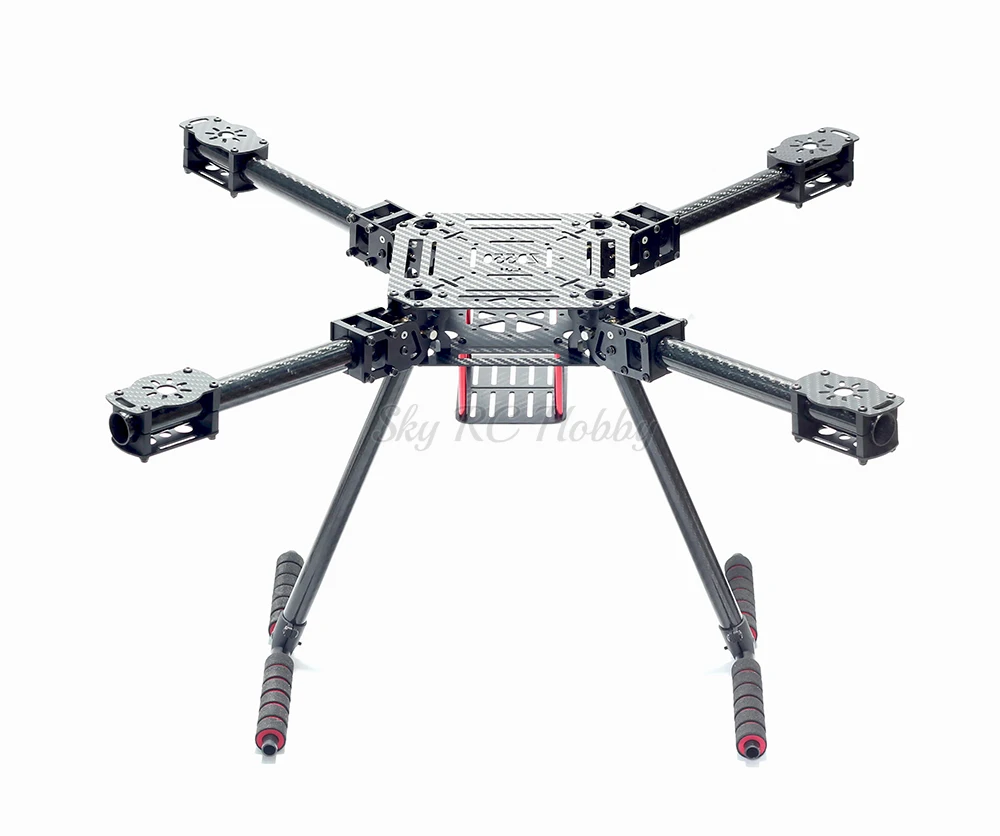

ZD550 550 мм карбоновая рама квадрокоптера FPV Quad с карбоновой опорой
Параметры:
-Диагональная Колесная база: 550 мм
-Высота посадки: 260 мм
-Вес: 630 ± 2 г
-Материал основной платы: 3 k полное углеродное волокно
-Толщина основной платы: 1,5 мм

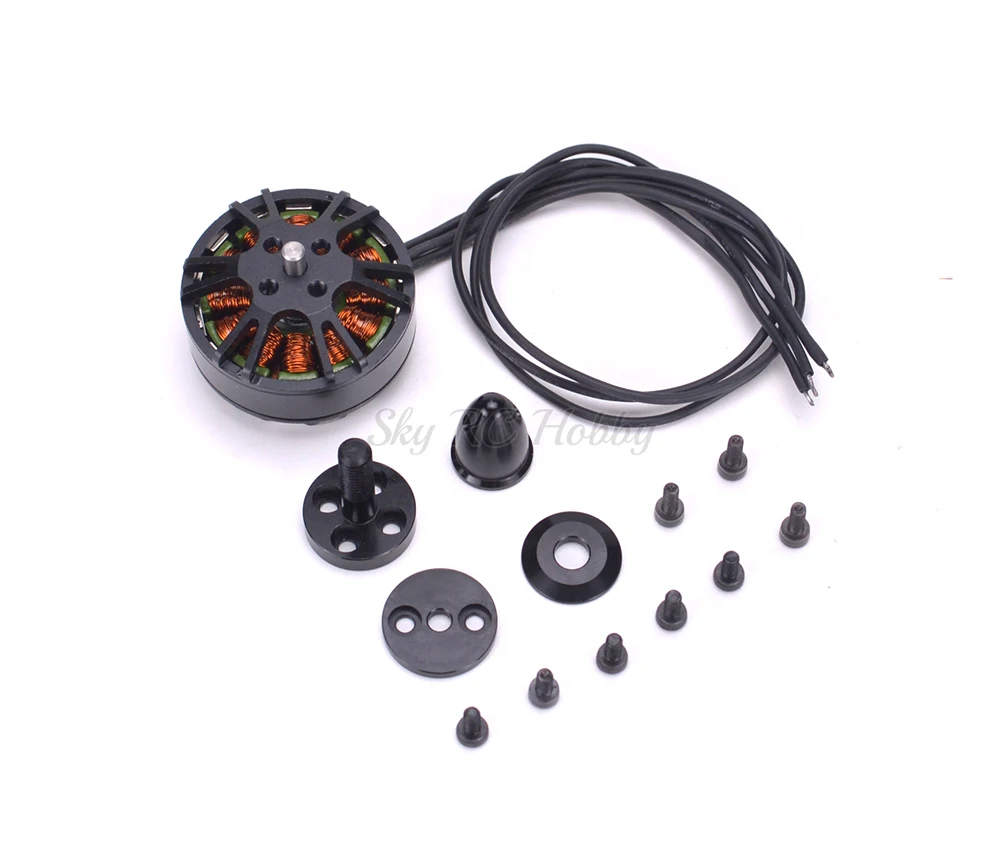

3508 580кв бесщеточный двигатель для мультироторного квадрокоптера
Параметры:
3508 мотор
Двигатель KV: 580KV об/мин/в
Диаметр двигателя: 42 мм/1.651in
Сопротивление мотора (RM): 0,1098 Ω
Длина двигателя: 25,5 мм
Холостой ток (Io/10 В): 0.4A/10 в
Количество рычагов статора: 12
Максимальный непрерывный ток: 25A
Полюс отсчет: 14
Максимальная непрерывная мощность: 400 Вт
Общая длина вала: 33,6 мм
Вес: & asymp; 105 г/3,7 унций
Диаметр вала: 3,175 мм/0.125in
Макс Lipo ячейка: 4S
Расстояние между отверстиями для болтов: 19 мм/25 мм/0,75 дюйма/0,98 инболт резьба: M3×6
40 A OPTO 2-6 S бесщеточный ESC:
Бренд: Readytosky
Конт. Ток: 40A
Импульсный ток (10 сек): 60A
BEC: нет
Lipo: 2-6 S
Программирование: тайминг (высокий/средний)
Вес: 26 г
Размер: 68x25x8,7 мм
Штекер: Φ3. 5mmx3
Использование: мультипликатор RC
APAC означает Азиатско-пасифинтегратированную схему, офсетную схему ESC, продаемую в Азиатско-пасифинтегратированных цепных областях.
Особенности:
-Использование мультиинтегрированной схемы специальной программы, быстрый отклик дроссельной заслонки, превосходит все виды программного обеспечения с открытым исходным кодом;
-Прошивка была оптимизирована специально для дискового двигателя, и она имеет очень хорошую совместимость;
-Высокая интеллектуальная, сильная Адаптивная емкость, резервный пункт настройки времени (высота/средняя синхронизация), прост в использовании;
-Сигнальная линия дроссельной заслонки является витым проводом для уменьшения перекрестных помех в пределах сигнала передачи, генерируемого медью, так что более стабильный полет;
-Поддерживает частоту обновления до 621 Гц сигнала дроссельной заслонки, совместима с различными контроллерами полета. (Примечание: сигнал дроссельной заслонки более 500 Гц-это все нестандартные сигналы дроссельной заслонки);
-Используя специальный драйвер MOSFET интегральной схемы, его производительность и стабильность значительно превосходят схему вождения с помощью встроенных дискретных компонентов;
-Сверхнизкое сопротивление MOSFET, сильная пропускная способность.

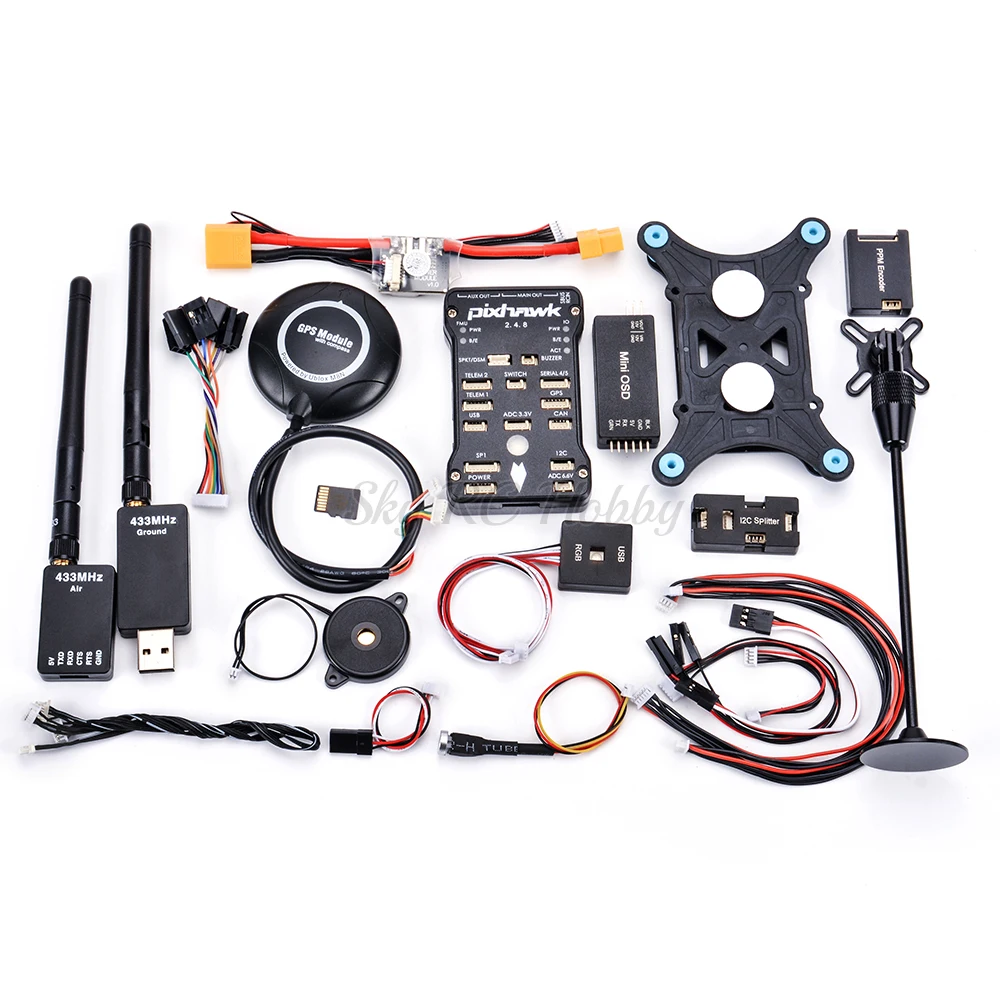

Pixhawk PX4 автопилот PIX 2.4.8 32 бит Контроллер полета
Особенности:
1. Усовершенствованная 32-битный ARM CortexM4 высокопроизводительных процессоров, может работать NuttX RTOS операционной системы в режиме реального времени;
2. 14 ШИМ/сервопривод;
3. Интерфейс шины (UART, iec, SPI, CAN);
4. Интегрированный резервный блок питания и резервный контроллер не работают, основной контроллер не работает над резервным управлением безопасно;
5. Обеспечивает автоматический и ручной режимы;
6. Обеспечивает резервный вход питания и аварийное переключение;
7. Многоцветный светодиодный свет;
8. Обеспечивает многотоновый интерфейс зуммера
9. Micro SD запись данных полета;
Технические характеристики:
Микропроцессор
1,32 2 MB flash STM32F427 Cortex M4, с аппаратным процессором с плавающей точкой
2. Частота: 168 МГц, 256 K ram
3,32 STM32F103 резервного копирования сопроцессор
Сенсор
1. L3GD20 3-осевой цифровой гироскоп 16
2. LSM303D 3-осевой акселерометр 14/магнитометр
3. MPU6000 6-осевой акселерометр/магнитометр
4. Прецизионный барометр MS5607
Интерфейс
1. 5 высоковольтных совместимых UART 1, 2 с аппаратным управлением потоком
2. 2 может
3. Спутниковый приемник Spektrum DSM/DSM2/DSM-X
4. Futaba SBUS совместимые входы и выходы
5. Вход сигнала PPM
6. Вход RSSI (ШИМ или напряжение)
7. I2C
8. SPI
Вход 9.3.3 и 6,6 VADC
10. Внешний интерфейс MICRO USB
Посылка включает в себя:
1 х ZD550 карбоновый комплект рамы квадрокоптера
1 х шасси из углеродного волокна(Красный и зеленый цвет защиты посадки пены отправляется в случайном порядке)

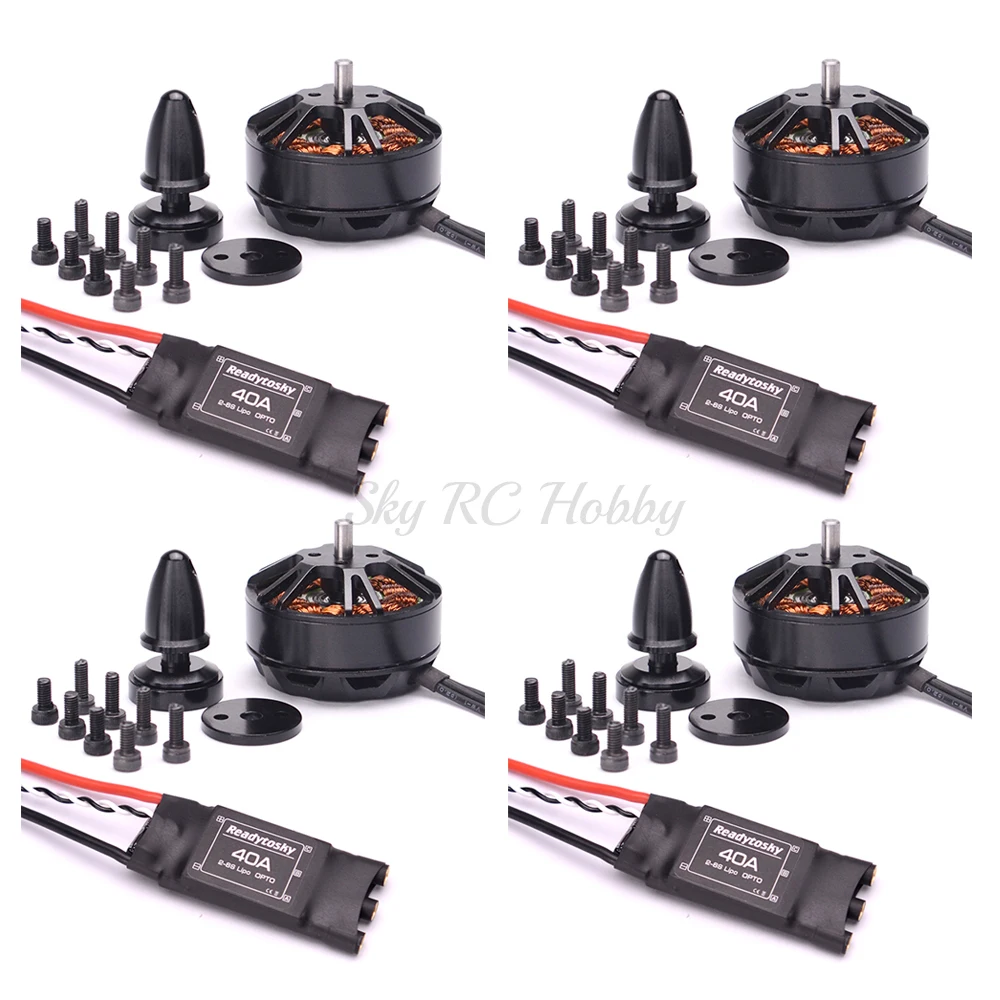

4x3508 580KV мотор
4 x бесщеточный ESC ReadytoSky 40A OPTO 2-6 S
1 x Контроллер полета Pixhawk 2.4.8 32 bit ARM
1 x Кнопка безопасности и зуммер
1x4G TF карта
1 х амортизатор
1 x Мощность модуль
1 х PPM wth оболочка
1 х IEC с оболочкой
1 х RGB с оболочкой
1 х мини OSD
1 x M8N gps
1 x gps держатель
1x433 МГц/915 МГц 100 мВт комплект телеметрии(Отправьте по вашему выбору)
1 x ремень батарейка
2 пары 1245 Пропеллер
1 комплект кабелей
Примечание:
Перед подключением к компьютеру, пожалуйста, убедитесь, что sd-карта была вставлена в Контроллер полета, а затем вспышка прошивки, или она не может подключиться, также светодиодный индикатор не будет светильник.
Пожалуйста, убедитесь, что вы прочитаете эти Вики и видео перед использованием.
https://www.youtube.com/watch?v=Hdhn0E1hEYc
https://www.youtube.com/watch?v=uH2iCRA9G7k
http://ardupilot.org/copter/docs/common-pixhawk-overview.htm
