F550/S550 комплект для гексакоптера Рама w/APM2.8 управление полетом M8N 8N gps 2212 920KV cw/ccw 30A SimonK ESC Combo

Описание

F550/S550 комплект для гексакоптера Рама w/APM2.8 управление полетом M8N 8N gps 2212 920KV cw/ccw 30A SimonK ESC Combo

S550F500 обновленный комплект рамы для гексакоптера с шасси для FPV

Это действие является DIY HF-F550 комплект для гексакоптера, он в разобранном виде. Поставляется с высококачественными электронными аксессуарами, для завершения работы требуется только 3 S Lipo батарея и 6CH выше радиосистемы.

Этот квадрокоптер F550 является очень популярной машиной, он имеет Прочная вешалка, красивый внешний вид и стабильную систему для плавного полета, он очень хорошо подходит для fly и FPV.

S550 500 обновленный комплект рамы для гексакоптера с шасси для FPV

Особенности:

-Принимает S800 вверх наклона руки дизайн

-Пластмассовая инжекционная модуляция, обеспечивает твердость и легкий вес

-Бесщеточный карданный стабилизатор совместим с FPV

Технические характеристики:

-Колесная база: 550 мм

-Вес: 550 г/720 г (без/с карданом)

-Мотор рекомендуем: 2212 KV980, 2216 KV880 KV900, 3108 KV720 KV900

-Опора рекомендуем: 8038 9047 1038 1045 1047

-Аккумулятор: 3 S-4 S 2200 mAh-5200 mAh

Апгрейд контроллера полета APM V2.8.0 Verstion 2,6 2.5.2

Описание APM V2.8.0:

-В этой версии 1,0 мм 6P SM06B GPS интерфейс V2.52 старой версии заменен на DF13-4P I2C внешний интерфейс компаса.

-Интерфейс DF13-5P GPS совмещен с интерфейсом внешнего компаса, удобно для подключения GPS и внешнего компаса.

-Интерфейс V2.52 I2C изменен на многофункциональный интерфейс MUX

-В модифицированной версии добавлен изоляционный резистор, при использовании OSD-интерфейса с телеметрией, интерфейсы эффективно избегаются

-В версии V2.52 блок питания на 3.5 В совместим с IPS79133, выдерживает напряжение в 6 В, выходной ток 100 мА, необходимо обеспечить питание для шести микросхем, слегка недостаточная мощность источника питания, легко сгорает. Новая версия совместима с US LP2985-3.3, выдерживает напряжение в 16 В, более надежна, снижена вероятность неисправности гироскопа

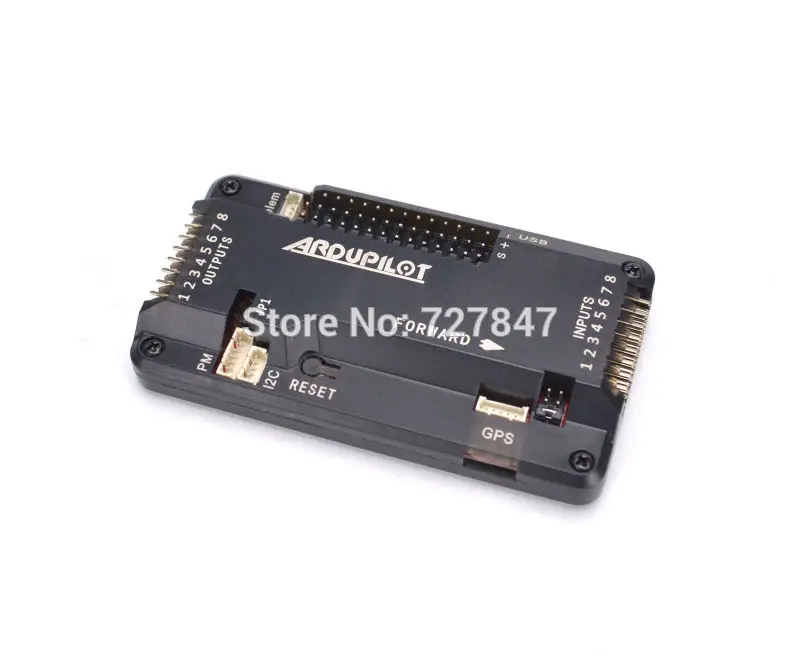

Контроллер полета APM V2.8.0

-Штекер: прямой

-Источник питания: LP2985-3.3

-Максимальное напряжение: 16 В

-Добавлен танталовый конденсатор 47uF

-Порт: MUX (UART0, UART2, mnnI2 и OSD являются необязательными, OSD установлен выходом по умолчанию)

Выбор колпачковой перемычки:

-Встроенный компас: подключите колпачковую перемычку к штыревому разъему MAG.

-Внешний компас: выньте колпачковую перемычку из штыревого разъема MAG.

30A SimonK Prgramme RC бесщеточный ESC с BEC 3A

ESC Параметры

Высокая эффективность 100% N-FET дизайн.

Высокая точность с кристаллическим осциллятором (температура не повлияет на рабочий диапазон ШИМ, как у других дешевых ESC).

Нет пониженного напряжения отключения, потому что любое отключение в мультироторе = сбой.

Нет среза температуры, потому что любая среза в мультироторе = сбой.

Супер высокая частота обновления, отсутствие буферизации входного сигнала, в результате чего более 490 Гц Частота отклика.

16 кГц частота мотора, давая самую быструю реакцию мотора, и самую тихую работу также (без 8 кГц визга).

Супер простая, надежная работа! Нет ничего, кроме диапазона дроссельной заслонки.

ESC Технические характеристики:

Конт. Ток: 30A

Макс. Ток: 35A

Входное напряжение: 2-4 S lipo/4-12 cell Ni-MH/Ni-Cd

BEC: 5 В 2 А (Линейный режим)

Размер: 55x26x8 мм (длина 145 мм, включая кабель питания)

Вес: ~ 24 г

M8N Контроллер полета gps модуль с оболочкой

Новое поколение gps M8N, с низким энергопотреблением и высокой точностью, максимальная точность составляет 0,6 метров, на самом деле почти 0,9 метров, больше, чем предыдущее поколение 7N 1,4-1,6 метров точности, поддержка gps/QZSS L1 C/A, ГЛОНАСС L10F, протокол BeiDou B1 и режим или более.

Gps чип параметры:

Тип приемника 72-канальный u-blox M8 двигателя

Gps/QZSS L1 C/A, ГЛОНАСС L10F, BeiDou B1

SBAS L1 C/A: WAAS, EGNOS, MSAS

Galileo-ready E1B/C (M8N)

Nav. update rate1 одиночный GNSS: до 18 Гц

Одновременные ГНСС: до 10 Гц

Точность положения 2 2,0 м КЭП

Отслеживание чувствительности 2 и Nav:-167 дБм

Холодный запуск:-148 дБм

Горячие старты:-156 дБм

AssistNow GNSS Оффлайн

AssistNow GNSS в автономном режиме (до 35 дней) 3

AssistNow автономный (до 6 дней)

OMA SUPL и 3GPP совместимый

Осциллятор TCXO (M8N/Q),

С украшением в виде кристаллов (M8M)

РТК с украшением в виде кристаллов со встроенным

Уровень шума на чипе LNA (M8M). Дополнительные МШУ для

Наименьший уровень шума (M8N/Q)

Анти-помех активное Обнаружение и удаление CW. Экстра

Бортовой ленточный фильтр пропускания пилы (M8N/Q)

Поддерживаемые антенны активные и пассивные

Одометр спидометр Travelled расстояние

Регистратор данных для положения, скорости и времени (M8N)

Работая temp. От-40 °C до 85 °C

Температура хранения. От-40 °C до 85 °C (M8N/Q)

От-40 °C до 105 °C (-M8M)

Соответствует RoHS (без свинца)

Квалификация согласно ISO 16750

Изготовлено и полностью протестировано в ISO/TS 16949 сертифицированных производственных площадках

Использует чипы M8, квалифицированные в соответствии с AEC-Q100

Напряжение питания 1,65 в до 3,6 В (M8M)

2,7 в до 3,6 В (M8N/Q)

Потребляемая мощность 4 23 мА @ 3,0 в (непрерывная)

5 мА @ 3,0 в режим экономии энергии

(1 Гц, только режим gps)

Резервная поставка от 1,4 до 3,6 В

Посылка включает в себя:

1 шт. х F550/S550 шестироторная рама(Отправка по вашему выбору)

4 шт. х Пластиковые шасси

1 шт. x Контроллер полета APM2.8(APM2.8 прямой штырь и боковой штырь отправляются случайным образом)

-1 шт.Антивибрационный набор ударная плата поглотителя

1 шт. x M8N gps w/gps Держатель

6 шт. x 2212 920kv мотор (3CW/3CCW)

6 шт. x 30A Simonk Esc

6 пар X 1045 пропеллер (3 cw, 3 ccw)

1 x ремень батарейка

1 пара массажных шлепанцев; пара женскихXT60 разъем

5 шт х кабели сервопривода

Не в сборе, просто комплект.

(Цвет огнеупорных ружей (черный, белый, красный), будет изменен изготовлением. случайная отправка, если у вас есть запрос, пожалуйста, свяжитесь с нами заранее, чтобы подтвердить наличие товара, никаких отрицательных отзывов или споров по причине цвета, спасибо за понимание и помощь еще раз.
