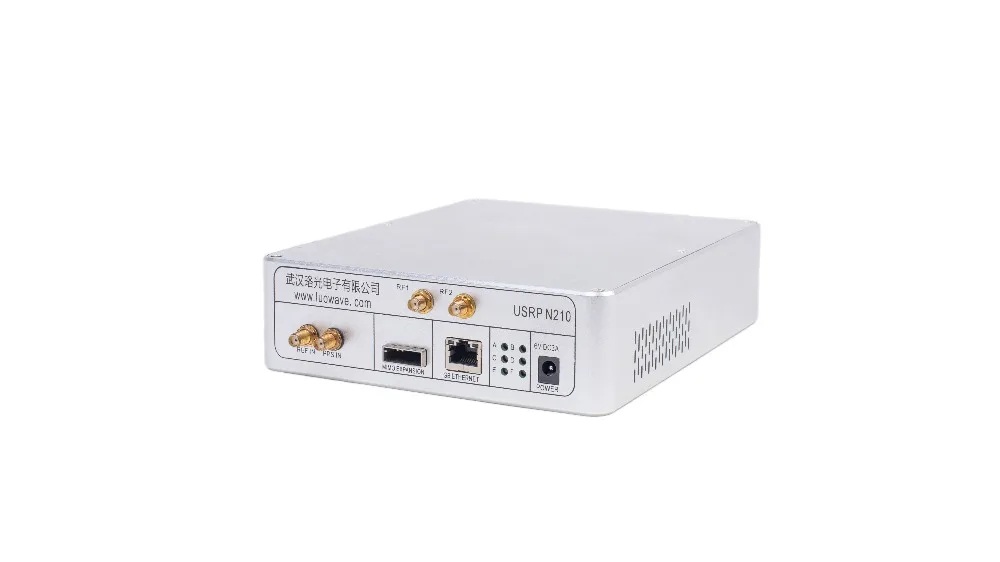

Luowave SDR N210 совместим с пбсша N210

Описание

Обзор продукта

USRP-LW N210 обеспечивает высокую пропускную способность, высокую динамическую обработку диапазона. USRP-LW N210 предназначен для требующих приложений связи, требующих быстрого развития этого типа. Архитектура продукта включает в себя Xilinx®Спартанский®3A-DSP 3400 FPGA, 100 ms/s dual ADC, 400 ms/s dual DAC и Gigabit Ethernet подключение для передачи данных и от хост-процессоров.

Основные Особенности:

1. Максимальная скорость передачи: 50 мс/с

2. Подключение Gigabit Ethernet

3. MIMO кабельное соединение на основе только одного трансивера на USRP-LW N210, поэтому конструкция MIMO должна быть построена двумя или более USRP-LW N210s

4. Бортовой FPGA обработки

5. ПЛИС: xilinx Spartan XC3SD3400A

6. ADCs: 14 бит-100 мс/с

7. DACs: 16 бит-400 мс/с

8. Возможность блокировки внешних часов 5 или 10 МГц

9. Дополнительный встроенный gps сервопривод-USRP-LW N210 gps DO

Схематичный рисунок

Подробные характеристики:

Модульная конструкция позволяет USRP-LW N210 работать от постоянного тока до 6 ГГц, в то время как порт расширения позволяет синхронизировать и использовать несколько USRP-LW устройств серии N210 в конфигурации MIMO. Дополнительный модуль gps DO также может использоваться для поддержания USRP-LW N210 справочных часов в пределах 0,01 ppm от мирового стандарта gps. USRP-LW N210 может передавать до 50 мс/с в и из хост-приложений. Пользователи могут осуществлять пользовательскими функциями в FPGA ткань, или в бортовой 32-разрядный процессор RISC шоу. USRP-LW N210 обеспечивает больше FPGA, чем USRP-LW N200 для приложений, требующих дополнительной логики, памяти и DSP. FPGA также предлагает возможность обработки до 100 мс/с в обоих направлениях передачи и приема. Прошивка FPGA может быть перезагружена через Интерфейс Gigabit Ethernet.

Технические параметры:
