LUOWAVE SDR RF Rx/Tx дочерние платы UBX-LW(40 МГц, 160 МГц) совместимы с USRP

Основные Особенности:

1. Частотное покрытие: 10 МГц-6 ГГц

2. Полоса пропускания включает: 40 МГц, 160 МГц

3. Независимо работающий полнодуплексный TX и RX частоты

4. Поддержка фазовой синхронизации или калибровки

Функция Описание:

UBX-LW является полнодуплексным трансивером, который обеспечивает высокопроизводительный RF, покрывающий большинство сегментов частот для когерентного выравнивания фаз в многоканальных MIMO и областях поиска. Диапазон настройки полосы пропускания делает UBX-LW идеальным приложением, которое покрывает все наиболее распространенные Диапазоны частот, охватывающие высокую частоту, очень высокую частоту, Сотовую связь, радар и wifi, и используется для мониторинга всего диапазона интересов. UBX-LW попеременно работает с существующими USRP-LW дочерними платами для бесшовной интеграции в имеющиеся приложения.

Пожалуйста, не стесняйтесь связаться со мной, если вам нужна дополнительная информация.

Whatsapp/skype/Wechat: + 8618062514745Веб-сайт: https://en.luowave.com

Тест UBX-LW 160 м

Описание тестовой среды: оборудование компании R & S используется для тестирования ing, модель ZVL. Испытательное оборудование areUSRP-LW X310 и UBX-LW 160 м. Два устройства подключаются радиочастотным кабелем напрямую.Тесты окружающей среды схема:

Схема тестового подключения передатчика с открытым контуром:

Схема спонтанного приема тестового соединения с замкнутым контуром:

Тестовые данные с открытым циклом и замкнутым циклом на основе радиопередатчика GNU:1. Испытание на подавление несущей и отклонение изображения:Центральная частота 10 МГц, Базовая частота сигнала 10 кГц, усиление 9 дБ

Центральная частота 10 МГц, графический выход при максимальном усилении:

2. Испытание на подавление несущей и отклонение изображения:Центральная частота 100 МГц, Базовая частота сигнала 10 кГц, усиление 9 дБ

Центральная частота 100 МГц, графический выход при максимальном усилении:

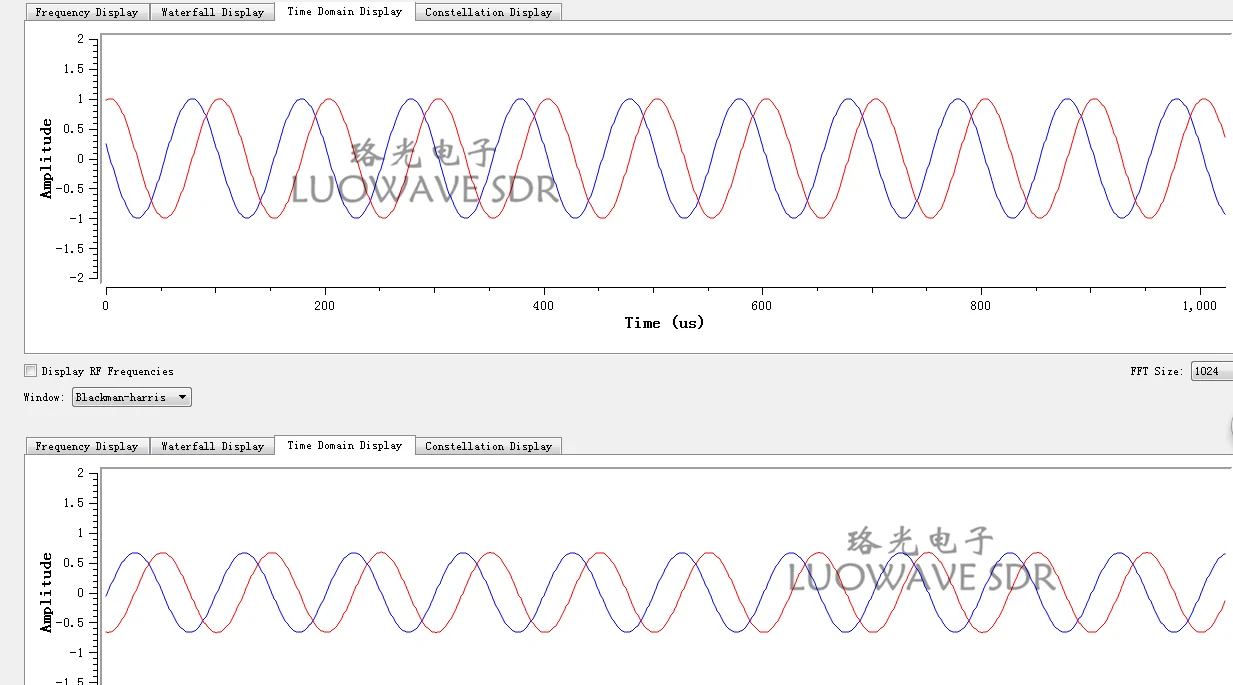

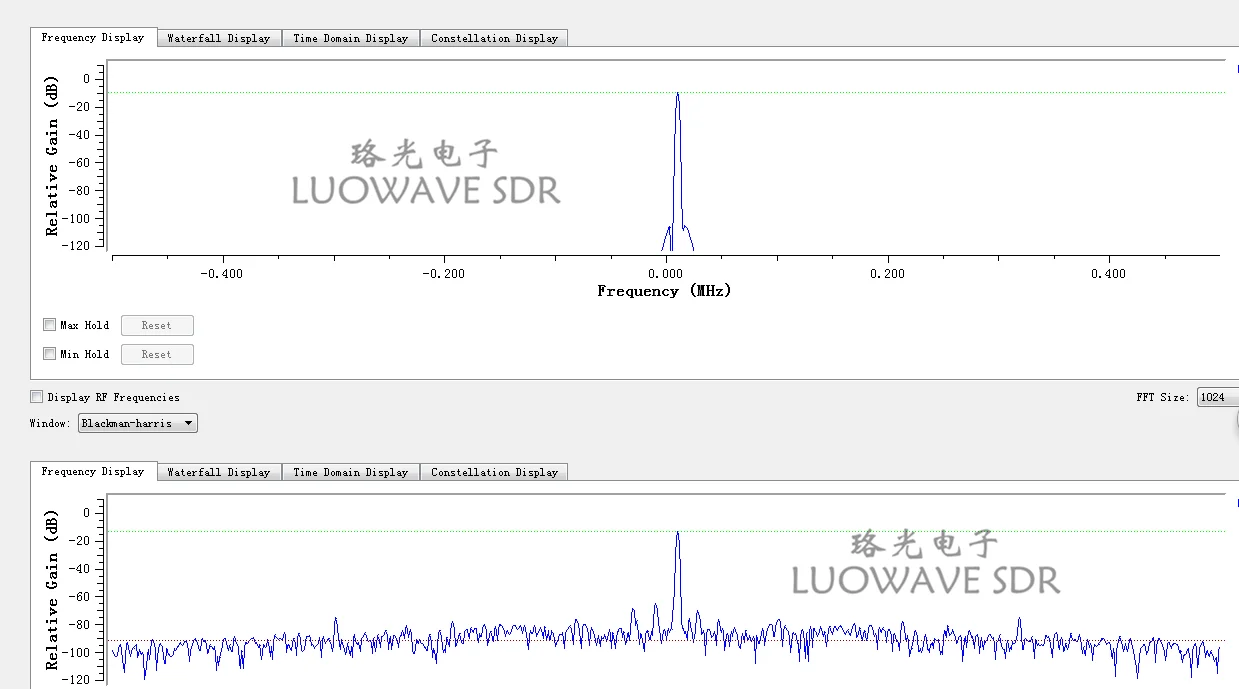

Центральная частота 100 МГц, трансивер с замкнутым контуром, тест спектра и графика во времени

3. Испытание на подавление несущей и отклонение изображения:Центральная частота 400 МГц, Базовая частота сигнала 10 кГц, усиление 9 дБ

Центральная частота 400 МГц, графический выход при максимальном усилении:

Центральная частота 400 МГц, тест-спектр трансивера замкнутого цикла и графика во времени

4. Испытание на подавление несущей и подавление зеркала:Центральная частота 800 МГц, Базовая частота сигнала 10 кГц, усиление 9 дБ

Центральная частота 800 МГц, графический выход при максимальном усилении:

Центральная частота 800 МГц, тест-спектр трансивера замкнутого цикла и графика во времени

5. Испытание на подавление несущей и отклонение изображения:Центральная частота 2,4 ГГц, Базовая частота сигнала 10 кГц, усиление 9 дБ

Центральная частота 2,4 ГГц, графическая производительность при максимальном усилении:

Центральная частота 2,4 ГГц, тест-спектр трансивера замкнутого цикла и графика во времени

6. Измерение фазового шума: Центральная частота 1 ГГц
